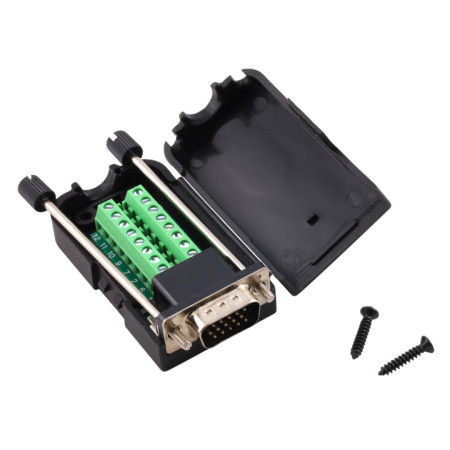

Konektor D-SUB DE15 (DB15) 3 rady, káblový, samec so skrutkami, skrutkovací

Konektor s konektorom D-SUB DE15 (často nesprávne označovaný ako DB15/VGA) umožňuje rýchle pripojenie vodičov bez spájkovania pomocou skrutkovacích svoriek. Je vhodný pre servis, prototypovanie a prevod kabeláže na štandardné 15pinové rozhranie v prevedení samec so zaisťovacími skrutkami.

Technické špecifikácie

• Typ konektora: D-SUB DE15 (15 pinov, 3 rady), samec
• Upevnenie: zaisťovacie skrutky na konektore
• Pripojenie vodičov: skrutkovacia svorkovnica
• Rozmery: 76 × 42 × 20 mm
• Rozteč medzi radmi pinov: 2,84 mm
• Horizontálny rozstup pinov v rade: 2,77 mm
• Materiál: kovový konektor, plastový kryt (ABS)

Funkcie a vlastnosti

• Prevod DE15 konektora na svorkovnici pre ľahké zapojenie jednotlivých signálov
• Montáž bez spájkovania, vhodné pre opakované zmeny zapojenia
• Kryt z ABS chráni svorky a vodiče proti mechanickému poškodeniu
• Zaisťovacie skrutky zlepšujú mechanickú stabilitu spojenia s protikusom

Ideálne pre

• Servisné a testovacie prípravky pre zariadenia s rozhraním DE15
• Prototypovanie a laboratórne zapojenie signálových vedení
• Pripojenie kabeláže na D-SUB bez výroby špeciálneho kábla
• Priemyselné a meracie aplikácie využívajúce 15-pinové D-SUB rozhranie

Obsah balenia

• D-SUB DE15 samec so svorkovnicou v kryte

Prečo zvoliť tento produkt

• Technicky správne prevedenie DE15 (15 pinov v 3 radoch) pre kompatibilitu s bežnými protikusmi
• Rýchle a prehľadné zapojenie vodičov cez skrutkovacie svorky
• Kompaktné rozmery a mechanické zaistenie konektora skrutky
• Vhodné riešenie pre dočasné aj trvalejšie inštalácie bez spájkovania

Pokyny na inštaláciu a prevádzku

• Pred zapojením vodičov uvoľnite skrutky svoriek, vložte odizolovaný vodič a skrutku dotiahnite primeranou silou.
• Odporúčame overiť priradenie pinov podľa Vašej aplikácie a schémy zapojenia zariadenia.
• Po zapojení vodičov uzavrite kryt a zaistite ho priloženými skrutkami.
• Pri pripojení k protikusu dotiahnite zaisťovacie skrutky konektora pre stabilný kontakt.

Bezpečnostné upozornenie

• Produkt je určený pre signálové a nízkonapäťové aplikácie; nepoužívajte ho pre priame pripojenie na sieťové napätie.
• Pred manipuláciou odpojte zariadenie od napájania a zabráňte skratu medzi svorkami.
• Zaistite odľahčenie ťahu kabeláže tak, aby nedochádzalo k uvoľneniu vodičov vo svorkách.
