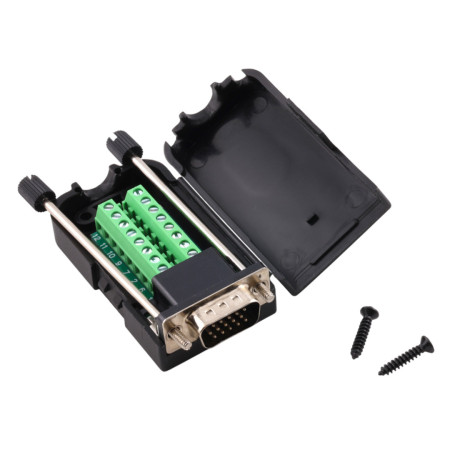

D-SUB-liitin DE15 (DB15) 3-rivinen, kaapeloitu, uros ruuveilla, ruuvityyppinen

D-SUB DE15 -liitin (usein virheellisesti DB15/VGA) mahdollistaa nopeat, juottamattomat johtoliitännät ruuviliittimien avulla. Se sopii huoltoon, prototyyppien valmistukseen ja johdotuksen muuntamiseen vakiomalliseen 15-nastaiseen urosliitäntään lukitusruuveilla.

Tekniset tiedot

• Liittimen tyyppi: D-SUB DE15 (15 nastaa, 3 riviä), uros
• Kiinnitys: liittimen lukitusruuvit
• Johdinliitäntä: ruuviliitin
• Mitat: 76 × 42 × 20 mm
• Tappirivien välinen etäisyys: 2,84 mm
• Vaakasuora tapin nousu rivissä: 2,77 mm
• Materiaali: metalliliitin, muovikansi (ABS)

Toiminnot ja ominaisuudet

• DE15-liittimen muuntaminen riviliittimeksi yksittäisten signaalien helppoa kytkentää varten
• Juottamaton kokoonpano, sopii toistuviin johdotusmuutoksiin
• ABS-suoja suojaa liittimiä ja johtoja mekaanisilta vaurioilta
• Lukitusruuvit parantavat liitoksen mekaanista vakautta vastakappaleeseen

Ihanteellinen

• Huolto- ja testauslaitteet DE15-liitännällä varustetuille laitteille
• Signaalilinjojen prototyyppien valmistus ja laboratoriojohdotus
• Kaapeloinnin kytkeminen D-SUB-liittimeen ilman erikoiskaapelin valmistusta
• Teollisuus- ja mittaussovellukset, joissa käytetään 15-nastaista D-SUB-liitäntää

Pakkauksen sisältö

• D-SUB DE15 uros, jossa on riviliitin kotelossa

Miksi valita tämä tuote?

• Teknisesti oikea DE15-rakenne (15 nastaa 3 rivissä) yhteensopivaksi yleisten vastineiden kanssa
• Nopea ja selkeä johdotus ruuviliittimien kautta
• Kompaktit mitat ja liittimen mekaaninen lukitus ruuveilla
• Sopii ratkaisu väliaikaisiin ja pysyviin asennuksiin ilman juottamista

Asennus- ja käyttöohjeet

• Ennen johtojen kytkemistä löysää liitinruuvit, aseta kuorittu johto paikalleen ja kiristä ruuvi riittävällä voimalla.
• Suosittelemme tarkistamaan nastajärjestys sovelluksesi ja laitteen kytkentäkaavion mukaisesti.
• Kun olet kytkenyt johdot, sulje kansi ja kiinnitä se mukana toimitetuilla ruuveilla.
• Kun kytket vastakappaleeseen, kiristä liittimen lukitusruuvit vakaan kontaktin varmistamiseksi.

Turvallisuushuomautus

• Tuote on tarkoitettu signaali- ja pienjännitesovelluksiin; älä käytä sitä suoraan verkkojännitteeseen kytkemiseen.
• Ennen käsittelyä irrota laite virtalähteestä ja estä oikosulku liittimien välillä.
• Varmista kaapeloinnin vedonpoisto, jotta johdot eivät irtoa liittimistä.
