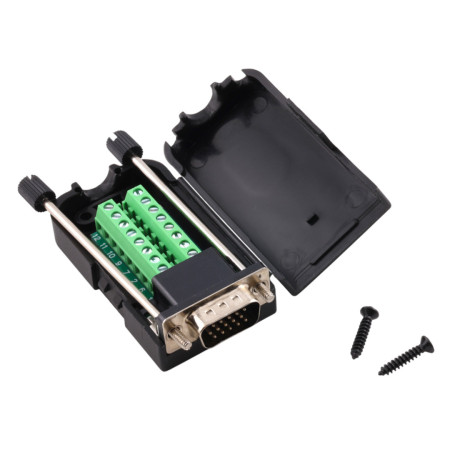

D-SUB-kontakt DE15 (DB15) 3 rader, kabeldragen, hane med skruvar, skruvtyp

D-SUB DE15-kontakten (ofta felaktigt kallad DB15/VGA) möjliggör snabba, lödfria kabelanslutningar med skruvplintar. Den är lämplig för service, prototypframställning och kabelkonvertering till ett standard 15-poligt hangränssnitt med låsskruvar.

Tekniska specifikationer

• Kontakttyp: D-SUB DE15 (15 stift, 3 rader), hane
• Fästning: låsskruvar på kontakten
• Kabelanslutning: skruvplint
• Mått: 76 × 42 × 20 mm
• Avstånd mellan stiftrader: 2,84 mm
• Horisontell stiftdelning i rad: 2,77 mm
• Material: metallkontakt, plasthölje (ABS)

Funktioner och egenskaper

• Omvandling av DE15-kontakt till kopplingsplint för enkel anslutning av individuella signaler
• Lödfri montering, lämplig för upprepade ledningsbyten
• ABS-hölje skyddar terminaler och ledningar mot mekaniska skador
• Låsskruvar förbättrar den mekaniska stabiliteten hos anslutningen med motparten

Idealisk för

• Service- och testfixturer för enheter med DE15-gränssnitt
• Prototypframställning och laboratoriekoppling av signalledningar
• Ansluta kablar till D-SUB utan att tillverka en specialkabel
• Industriella och mätapplikationer med 15-poligt D-SUB-gränssnitt

Paketinnehåll

• D-SUB DE15 hane med kopplingsplint i hölje

Varför välja den här produkten?

• Tekniskt korrekt DE15-design (15 stift i 3 rader) för kompatibilitet med vanliga motsvarigheter
• Snabb och tydlig kabeldragning via skruvplintar
• Kompakta mått och mekanisk låsning av kontakten med skruvar
• Lämplig lösning för tillfälliga och mer permanenta installationer utan lödning

Installations- och bruksanvisning

• Innan du ansluter kablarna, lossa skruvarna på terminalerna, sätt i den avisolerade kabeln och dra åt skruven med tillräckligt kraft.
• Vi rekommenderar att du kontrollerar stifttilldelningen enligt din applikation och enhetens kopplingsschema.
• Efter att du har anslutit kablarna, stäng locket och fäst det med de medföljande skruvarna.
• Vid anslutning till motståndsstycket, dra åt kontaktens låsskruvar för stabil kontakt.

Säkerhetsmeddelande

• Produkten är avsedd för signal- och lågspänningstillämpningar; använd den inte för direkt anslutning till nätspänning.
• Koppla bort enheten från strömförsörjningen och förhindra kortslutning mellan terminalerna innan hantering.
• Säkerställ dragavlastning för kablarna så att ledningarna inte lossnar i terminalerna.
