D-SUB csatlakozó DE15 (DB15) 3 soros, kábelezett, apa csavarokkal, csavaros típus

A D-SUB DE15 csatlakozó (gyakran helytelenül DB15/VGA-ként emlegetik) gyors, forrasztásmentes vezetékcsatlakozásokat tesz lehetővé csavaros csatlakozók segítségével. Alkalmas szervizelésre, prototípusgyártásra és kábelezés átalakítására szabványos 15 tűs, rögzítőcsavaros apa csatlakozófelületre.

Műszaki adatok

• Csatlakozó típusa: D-SUB DE15 (15 tűs, 3 soros), apa
• Rögzítés: rögzítőcsavarok a csatlakozón
• Vezetékcsatlakozás: csavaros sorkapocs
• Méretek: 76 × 42 × 20 mm
• Tűsorok közötti távolság: 2,84 mm
• Vízszintes tűosztás sorban: 2,77 mm
• Anyag: fém csatlakozó, műanyag fedél (ABS)

Funkciók és jellemzők

• DE15 csatlakozó átalakítása sorkapoccsá az egyes jelek egyszerű csatlakoztatásához
• Forrasztásmentes szerelés, alkalmas ismételt vezetékezési változtatásokra
• Az ABS burkolat védi a csatlakozókat és a vezetékeket a mechanikai sérülésektől
• A rögzítőcsavarok javítják az ellendarabbal való csatlakozás mechanikai stabilitását

Ideális a következőkhöz:

• Szerviz- és tesztkészülékek DE15 interfésszel rendelkező eszközökhöz
• Jelvezetékek prototípus-készítése és laboratóriumi kábelezése
• Kábelezés csatlakoztatása D-SUB-hoz speciális kábel gyártása nélkül
• Ipari és mérési alkalmazások 15 tűs D-SUB interfész használatával

A csomag tartalma

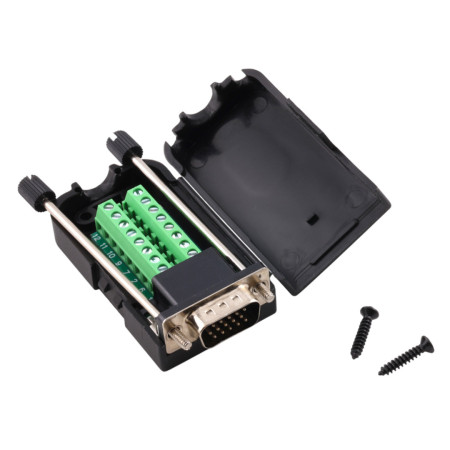

• D-SUB DE15 apa csatlakozóval, sorkapoccsal a házban

Miért válassza ezt a terméket?

• Technikailag helyes DE15 kialakítás (15 tű 3 sorban) a szokásos megfelelőkkel való kompatibilitás érdekében
• Gyors és egyértelmű bekötés csavaros csatlakozókon keresztül
• Kompakt méretek és a csatlakozó mechanikus rögzítése csavarokkal
• Megfelelő megoldás ideiglenes és állandóbb telepítésekhez forrasztás nélkül

Telepítési és üzemeltetési utasítások

• A vezetékek csatlakoztatása előtt lazítsa meg a csatlakozócsavarokat, helyezze be a lecsupaszított vezetéket, és húzza meg a csavart megfelelő erővel.
• Javasoljuk, hogy az alkalmazás és az eszköz kapcsolási rajza alapján ellenőrizze a csatlakozókiosztást.
• A vezetékek csatlakoztatása után zárja le a fedelet, és rögzítse a mellékelt csavarokkal.
• Az ellendarabhoz való csatlakoztatáskor húzza meg a csatlakozó rögzítőcsavarjait a stabil érintkezés érdekében.

Biztonsági figyelmeztetés

• A termék jel- és kisfeszültségű alkalmazásokhoz készült; ne használja közvetlen hálózati feszültséghez való csatlakoztatásra.
• A készülék kezelése előtt válassza le a tápellátást, és kerülje el a rövidzárlatot a csatlakozók között.
• Gondoskodjon a kábelezés feszültségmentesítéséről, hogy a vezetékek ne lazuljanak meg a csatlakozókban.
