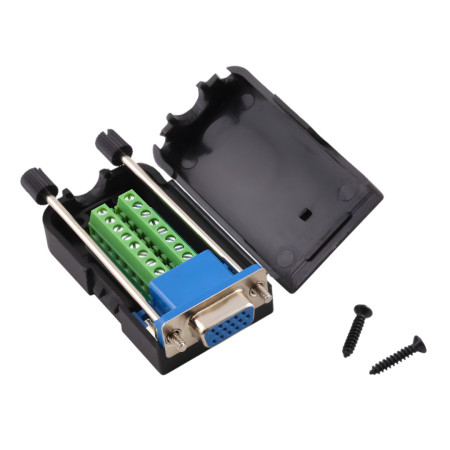

D-SUB-liitin DE15 (DB15) 3-rivinen, johdotettu, naaras ruuveilla, ruuvityyppinen

Tämä D-SUB DE15 -liitin (usein virheellisesti DB15/VGA) mahdollistaa nopeat, juottamattomat johtoliitännät ruuviliittimillä. Se sopii huoltotarkoituksiin, prototyyppien valmistukseen ja johdotuksen muuntamiseen vakiomalliseen 15-nastaiseen naarasliitäntään lukitusmuttereilla.

Tekniset tiedot

• Liittimen tyyppi: D-SUB DE15 (HD15), naaras , 3 riviä koskettimia
• Mekaaninen lukitus: integroitu mutteri (ruuvattu vastakappaleeseen)
• Mitat: 76 × 42 × 20 mm
• Tappirivien välinen etäisyys: 2,84 mm
• Vaakasuora tapin nousu rivissä: 2,77 mm
• Materiaali: metalliliitin + muovikansi (ABS)
• Johtoliitäntä: ruuviliitin (ei juottamista)

Toiminnot ja ominaisuudet

• DE15:n johdotuksen nopea päättäminen liittimillä, soveltuu toistuvaan johdotukseen
• Mekaaninen suojaus ja kaapelin vedonpoisto muovikotelossa
• Liittimen ruuvilukitus vastakappaleeseen vakaan liitännän takaamiseksi
• Nimitys: käytännössä saatat törmätä nimiin "DB15", "VGA", "Cannon-9" tai "Canon9"; teknisesti oikea nimitys on D-SUB DE15

Ihanteellinen

• Huolto- ja diagnostiikkatyökalut DE15-liitännällä
• Prototyyppien valmistus ja laboratoriojohdotus ilman juottamista
• Teollisuusasennukset, joissa vaaditaan ruuviliittimien kiinnitystä
• Kaapelointimuunnos D-SUB DE15 -liittimeksi kaapelisarjoissa

Pakkauksen sisältö

• D-SUB DE15 naaras, jossa on riviliitin kotelossa

Miksi valita tämä tuote?

• Mahdollistaa juottamattoman johtoliitännän riviliittimen avulla
• Vakiomallinen D-SUB-mekaniikka ja mutterit tukevaa kiinnitystä varten
• Metalliliittimen ja ABS-kotelon yhdistelmä yleiseen tekniseen käyttöön
• Sopiva ratkaisu nopeaan kokoonpanoon, huoltoon ja testaukseen

Asennus- ja käyttöohjeet

• Ennen kokoamista tarkista nastajärjestys sovelluksesi ja laitedokumentaation mukaisesti.
• Poista johdoista kuoret asianmukaisesti ja kiristä liittimet niin, etteivät ne löysty tärinän vuoksi.
• Liitännän jälkeen sulje kansi ja tarkista, etteivät johdot kosketa liittimen metalliosia merkittyjen kohtien ulkopuolella.

Turvallisuushuomautus

• Tuote on tarkoitettu signaaliliitäntään; varmista ennen käyttöä, että jännite- ja virta-arvot sopivat sovellukseesi.
• Suorita asennus laitteen ollessa irti virtalähteestä
