Conector D-SUB DE15 (DB15) 3 rânduri, cablat, mamă cu șuruburi, tip șurub

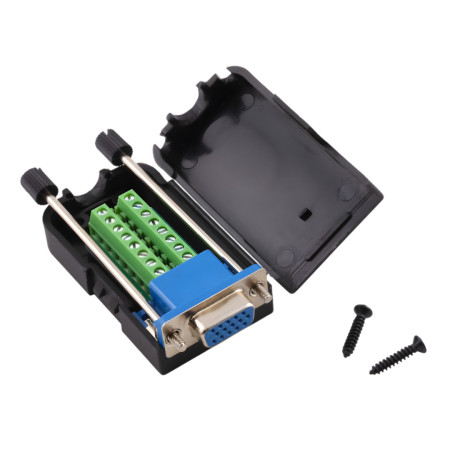

Acest conector D-SUB DE15 (adesea denumit incorect DB15/VGA) permite conexiuni rapide, fără lipire, folosind terminale cu șurub. Este potrivit pentru service, prototipare și conversie a cablajului la o interfață mamă standard cu 15 pini și piulițe de blocare.

Specificații tehnice

• Tip conector: D-SUB DE15 (HD15), mamă , 3 rânduri de contacte
• Blocare mecanică: piuliță integrată (înșurubată la contrapartidă)
• Dimensiuni: 76 × 42 × 20 mm
• Pasul dintre rândurile de pini: 2,84 mm
• Pasul orizontal al pinilor pe rând: 2,77 mm
• Material: conector metalic + capac din plastic (ABS)
• Conexiune prin cablu: bloc terminal cu șurub (fără lipire)

Funcții și caracteristici

• Terminare rapidă a cablajului pe DE15 folosind terminale, potrivită pentru cablare repetată
• Protecție mecanică și detensionare a cablului într-o carcasă din plastic
• Blocarea cu șurub a conectorului la piesa de îmbinare pentru o conexiune stabilă
• Denumire: în practică puteți întâlni denumirile „DB15”, „VGA”, „Cannon-9” sau „Canon9”; denumirea corectă din punct de vedere tehnic este D-SUB DE15

Ideal pentru

• Instrumente de service și diagnosticare cu interfață DE15
• Prototipare și cablare de laborator fără lipire
• Instalații industriale unde este necesară montarea conectorilor cu șurub
• Conversia cablajului la D-SUB DE15 în fascicule de cabluri

Conținutul pachetului

• D-SUB DE15 mamă cu bloc terminal în carcasă

De ce să alegeți acest produs?

• Permite conectarea firelor fără lipire folosind un bloc terminal
• Mecanică D-SUB standard cu piulițe pentru o fixare fermă
• Combinație de conector metalic și carcasă ABS pentru uz tehnic general
• Soluție potrivită pentru asamblare, service și testare rapidă

Instrucțiuni de instalare și utilizare

• Înainte de asamblare, verificați alocarea pinilor conform aplicației și documentației dispozitivului.
• Dezizolați firele în mod corespunzător și strângeți bornele astfel încât să nu se slăbească din cauza vibrațiilor.
• După conectare, închideți capacul și verificați dacă firele nu intră în contact cu partea metalică a conectorului în afara punctelor desemnate.

Notificare de siguranță

• Produsul este destinat conectării semnalelor; înainte de utilizare, verificați dacă valorile nominale ale tensiunii și curentului sunt corespunzătoare pentru aplicația dumneavoastră.
• Efectuați instalarea cu dispozitivul deconectat de la alimentare
