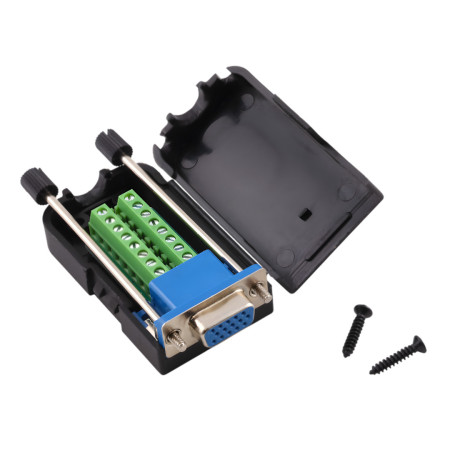

Złącze D-SUB DE15 (DB15) 3-rzędowe, przewodowe, żeńskie ze śrubami, śrubowe

Złącze D-SUB DE15 (często błędnie nazywane DB15/VGA) umożliwia szybkie, bezlutowe podłączanie przewodów za pomocą zacisków śrubowych. Nadaje się do celów serwisowych, prototypowania oraz konwersji okablowania na standardowy 15-pinowy interfejs żeński z nakrętkami blokującymi.

Dane techniczne

• Typ złącza: D-SUB DE15 (HD15), żeńskie , 3 rzędy styków
• Blokada mechaniczna: zintegrowana nakrętka (przykręcona do elementu współpracującego)
• Wymiary: 76 × 42 × 20 mm
• Odstęp między rzędami pinów: 2,84 mm
• Odstęp między pinami w rzędzie: 2,77 mm
• Materiał: złącze metalowe + osłona plastikowa (ABS)
• Podłączenie przewodów: zacisk śrubowy (bez lutowania)

Funkcje i cechy

• Szybkie zakończenie okablowania na DE15 za pomocą zacisków, odpowiednie do wielokrotnego okablowania
• Ochrona mechaniczna i odciążenie kabla w obudowie z tworzywa sztucznego
• Zablokuj śrubą złącze do elementu współpracującego, aby uzyskać stabilne połączenie
• Oznaczenie: w praktyce można spotkać się z nazwami „DB15”, „VGA”, „Cannon-9” lub „Canon9”; technicznie poprawnym oznaczeniem jest D-SUB DE15

Idealny dla

• Narzędzia serwisowe i diagnostyczne z interfejsem DE15
• Prototypowanie i okablowanie laboratoryjne bez lutowania
• Instalacje przemysłowe, w których wymagany jest montaż za pomocą złączy śrubowych
• Konwersja okablowania na D-SUB DE15 w wiązkach kablowych

Zawartość opakowania

• Złącze D-SUB DE15 żeńskie z blokiem zaciskowym w obudowie

Dlaczego warto wybrać ten produkt?

• Umożliwia podłączenie przewodów bez lutowania za pomocą bloku zaciskowego
• Standardowa mechanika D-SUB z nakrętkami zapewniającymi solidne dopasowanie
• Połączenie złącza metalowego i obudowy ABS do ogólnego zastosowania technicznego
• Rozwiązanie odpowiednie do szybkiego montażu, serwisu i testowania

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić rozmieszczenie pinów zgodnie z zastosowaniem i dokumentacją urządzenia.
• Zdejmij odpowiednią izolację z przewodów i dokręć zaciski tak, aby nie poluzowały się pod wpływem drgań.
• Po podłączeniu zamknij pokrywę i sprawdź, czy przewody nie stykają się z metalową częścią złącza poza wyznaczonymi miejscami.

Informacja o bezpieczeństwie

• Produkt przeznaczony jest do podłączania sygnałów. Przed użyciem należy sprawdzić, czy parametry napięcia i prądu są odpowiednie do danego zastosowania.
• Instalację należy przeprowadzać przy odłączonym zasilaniu urządzenia.
