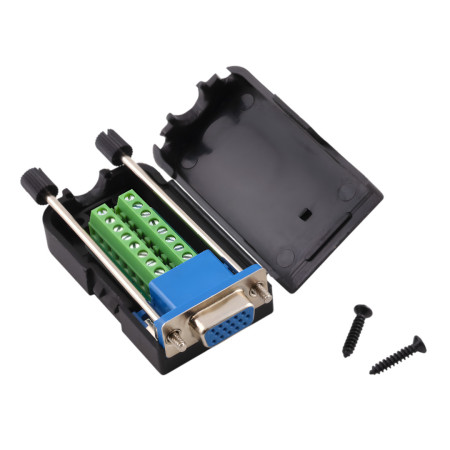

D-SUB-Stecker DE15 (DB15), 3-reihig, verdrahtet, weiblich mit Schrauben, Schraubanschluss

Dieser D-SUB DE15-Stecker (oft fälschlicherweise als DB15/VGA bezeichnet) ermöglicht schnelle, lötfreie Drahtverbindungen mittels Schraubklemmen. Er eignet sich für Servicezwecke, Prototypenbau und die Umrüstung der Verdrahtung auf eine standardmäßige 15-polige Buchse mit Kontermuttern.

Technische Spezifikationen

• Steckverbindertyp: D-SUB DE15 (HD15), weiblich , 3 Kontaktreihen
• Mechanische Sicherung: integrierte Mutter (wird mit dem Gegenstück verschraubt)
• Abmessungen: 76 × 42 × 20 mm
• Abstand zwischen den Stiftreihen: 2,84 mm
• Horizontaler Stiftabstand in einer Reihe: 2,77 mm
• Material: Metallverbinder + Kunststoffabdeckung (ABS)
• Drahtanschluss: Schraubklemmenblock (kein Löten erforderlich)

Funktionen und Merkmale

• Schneller Anschluss der Verdrahtung an DE15 mittels Klemmen, geeignet für wiederholte Verdrahtung
• Mechanischer Schutz und Kabelzugentlastung in einem Kunststoffgehäuse
• Verschraubung des Verbinders mit dem Gegenstück für eine stabile Verbindung
• Bezeichnung: In der Praxis begegnen Ihnen möglicherweise die Bezeichnungen „DB15“, „VGA“, „Cannon-9“ oder „Canon9“; die technisch korrekte Bezeichnung lautet D-SUB DE15.

Ideal für

• Service- und Diagnosegeräte mit DE15-Schnittstelle
• Prototyping und Laborverdrahtung ohne Löten
• Industrieanlagen, bei denen eine Montage mit Schraubverbindern erforderlich ist
• Umrüstung der Verkabelung auf D-SUB DE15 in Kabelbäumen

Packungsinhalt

• D-SUB DE15-Buchse mit Klemmenblock im Gehäuse

Warum sollten Sie sich für dieses Produkt entscheiden?

• Ermöglicht lötfreie Drahtverbindungen mittels einer Klemmenleiste
• Standardmäßige D-SUB-Mechanik mit Muttern für festen Sitz
• Kombination aus Metallstecker und ABS-Gehäuse für allgemeine technische Anwendungen
• Geeignete Lösung für schnelle Montage, Wartung und Prüfung

Installations- und Bedienungsanleitung

• Vor der Montage überprüfen Sie bitte die Pinbelegung gemäß Ihrer Anwendung und der Gerätedokumentation.
• Die Drähte ordnungsgemäß abisolieren und die Klemmen festziehen, damit sie sich durch Vibrationen nicht lösen.
• Nach dem Anschließen die Abdeckung schließen und prüfen, ob die Drähte außerhalb der dafür vorgesehenen Punkte mit dem Metallteil des Steckers in Berührung kommen.

Sicherheitshinweis

• Das Produkt ist für den Signalanschluss vorgesehen; überprüfen Sie vor der Verwendung, ob die Spannungs- und Stromwerte für Ihre Anwendung geeignet sind.
• Die Installation muss bei abgeschalteter Stromversorgung des Geräts erfolgen.
