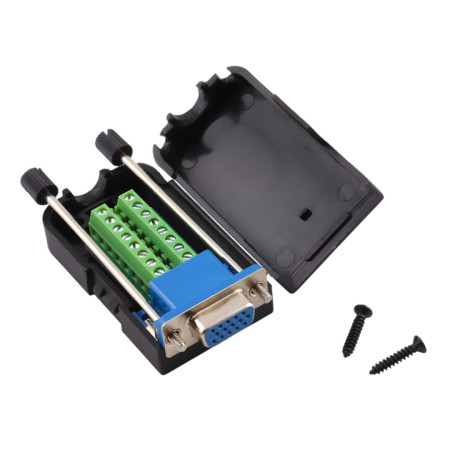

D-SUB-kontakt DE15 (DB15) 3 rader, trådbunden, hona med skruvar, skruvtyp

Denna D-SUB DE15-kontakt (ofta felaktigt kallad DB15/VGA) möjliggör snabba, lödfria kabelanslutningar med skruvplintar. Den är lämplig för serviceändamål, prototypframställning och kabelkonvertering till ett standard 15-poligt hongränssnitt med låsmuttrar.

Tekniska specifikationer

• Kontakttyp: D-SUB DE15 (HD15), hona , 3 rader kontakter
• Mekanisk låsning: integrerad mutter (skruvad på motparten)
• Mått: 76 × 42 × 20 mm
• Avstånd mellan stiftrader: 2,84 mm
• Horisontell stiftdelning i rad: 2,77 mm
• Material: metallkontakt + plasthölje (ABS)
• Kabelanslutning: skruvplint (ingen lödning)

Funktioner och egenskaper

• Snabb avslutning av ledningar på DE15 med hjälp av plintar, lämplig för upprepad ledningsdragning
• Mekaniskt skydd och kabeldragavlastning i plasthölje
• Skruvlåsning av kontakten till motståndsstycket för en stabil anslutning
• Beteckning: i praktiken kan man stöta på namnen "DB15", "VGA", "Cannon-9" eller "Canon9"; den tekniskt korrekta beteckningen är D-SUB DE15

Idealisk för

• Service- och diagnosverktyg med DE15-gränssnitt
• Prototypframställning och labkoppling utan lödning
• Industriella installationer där skruvkontaktmontering krävs
• Kabelkonvertering till D-SUB DE15 i kabelhärvor

Paketinnehåll

• D-SUB DE15 hona med kopplingsplint i hölje

Varför välja den här produkten?

• Möjliggör lödfri kabelanslutning med hjälp av en kopplingsplint
• Standard D-SUB-mekanik med muttrar för en fast passform
• Kombination av metallkontakt och ABS-hölje för allmän teknisk användning
• Lämplig lösning för snabb montering, service och testning

Installations- och bruksanvisning

• Kontrollera stifttilldelningen enligt din applikation och enhetens dokumentation före montering.
• Avisolera kablarna på lämpligt sätt och dra åt terminalerna så att de inte lossnar på grund av vibrationer.
• Efter anslutning, stäng locket och kontrollera att kablarna inte kommer i kontakt med kontaktens metalldel utanför de angivna punkterna.

Säkerhetsmeddelande

• Produkten är avsedd för signalanslutning; kontrollera före användning att spännings- och strömstyrkan är lämplig för din tillämpning.
• Utför installationen med enhetens strömförsörjning frånkopplad
