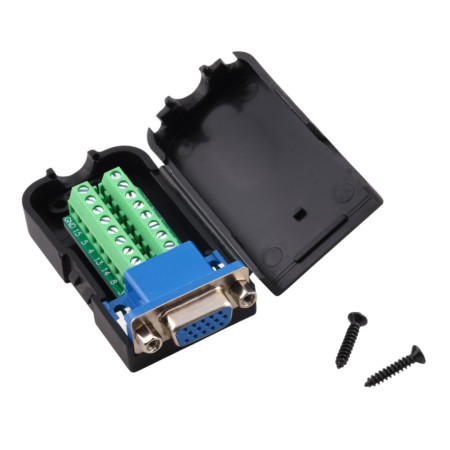

D-SUB-kontakt DE15 (DB15) 3 rader, trådbunden, hona med muttrar, skruv

D-SUB DE15-adaptern (ofta kallad VGA) möjliggör snabb och tydlig utmatning av alla 15 signaler från en DE15-honkontakt till en skruvplint. Den är lämplig för serviceändamål, prototypframställning och kabeldragning utan behov av lödning. Designen inkluderar en metallkontakt, ett ABS-plasthölje och fästmuttrar för fast montering.

Tekniska specifikationer

• Kontakttyp: D-SUB DE15 (VGA), hona
• Antal stift: 15
• Stiftanordning: 3 rader
• Mått: 66 x 42 x 20 mm
• Avstånd mellan stiftrader: 2,84 mm
• Horisontell stiftdelning i rad: 2,77 mm
• Kabelanslutning: skruvplint
• Material: metallkontakt + plasthölje (ABS)
• Montering: integrerade muttrar för D-SUB-skruvar

Funktioner och egenskaper

• DE15 hona till kopplingsplintadapter för individuell kabelanslutning
• Skruvplintar möjliggör upprepad kabeldragning utan lödning
• Plastskydd skyddar kopplingsblocket och ökar aggregatets mekaniska motståndskraft
• Möjlighet till fast montering på motparten med D-SUB-muttrar
• Den korrekta kontaktbeteckningen är D-SUB DE15; beteckningen DB15 för VGA används i praktiken, men är inte tekniskt korrekt.

Idealisk för

• Service och diagnostik av enheter med DE15 (VGA)-gränssnitt
• Prototypframställning och laboratorieanslutning av signaler via D-SUB
• Industriella tillämpningar där skruvanslutning av ledare krävs
• Snabb anslutning och testning av kablar utan krympning eller lödning

Paketinnehåll

• D-SUB DE15 hona på kopplingsplint med lock

Varför välja den här produkten?

• Tydlig kabeldragning av alla 15 kontakter till terminalerna för tydlig kabeldragning
• Mekaniskt skyddad konstruktion i ABS-hölje
• Standard DE15-gränssnitt med möjlighet till fast montering med muttrar
• Lämplig lösning för installationer där servicevänlighet och snabba kabelbyten är prioriterat

Installations- och bruksanvisning

• Innan du ansluter kablarna, koppla bort enheten från strömförsörjningen och verifiera anslutningarna enligt din signaldokumentation.
• Observera att DE15-stiften är korrekt placerade på de enskilda plintarna enligt markeringarna på kopplingsplinten.
• Avisolera kablarna till lämplig längd och dra åt terminalerna försiktigt för att undvika att skada kabeln eller terminalen.
• Efter anslutning, stäng locket och kontrollera att inga kablar är mekaniskt belastade.

Säkerhetsmeddelande

• Produkten är avsedd för signal- och lågspänningstillämpningar enligt den specifika enheten; använd den inte för direkt anslutning till nätspänning.
• Gör inga anslutningar under spänning; det finns risk för skador på anslutna enheter.
