Connettore D-SUB DE15 (DB15) 3 file, cablato, femmina con dadi, vite

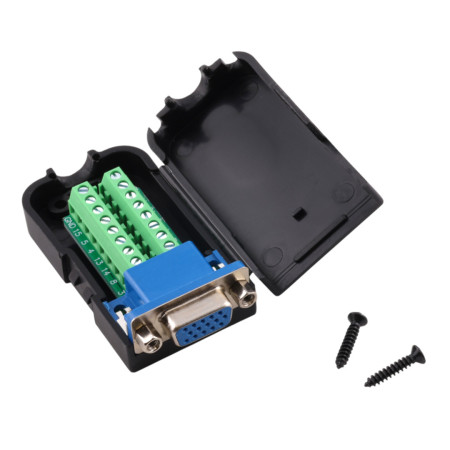

L'adattatore D-SUB DE15 (spesso indicato come VGA) consente un'uscita rapida e chiara di tutti i 15 segnali da un connettore femmina DE15 a una morsettiera a vite. È adatto per scopi di manutenzione, prototipazione e cablaggio senza necessità di saldatura. Il design include un connettore metallico, una copertura in plastica ABS e dadi di fissaggio per il montaggio fisso.

Specifiche tecniche

• Tipo di connettore: D-SUB DE15 (VGA), femmina
• Numero di pin: 15
• Disposizione dei perni: 3 file
• Dimensioni: 66 x 42 x 20 mm
• Passo tra le file di pin: 2,84 mm
• Passo dei perni orizzontali in fila: 2,77 mm
• Collegamento dei cavi: morsettiera a vite
• Materiale: connettore in metallo + copertura in plastica (ABS)
• Montaggio: dadi integrati per viti D-SUB

Funzioni e caratteristiche

• Adattatore da femmina DE15 a morsettiera per il collegamento di singoli fili
• I terminali a vite consentono il cablaggio ripetuto senza saldatura
• La copertura in plastica protegge il morsetto e aumenta la resistenza meccanica dell'insieme
• Possibilità di fissaggio fisso alla controparte tramite dadi D-SUB
• La designazione corretta del connettore è D-SUB DE15; nella pratica viene utilizzata la designazione DB15 per VGA, ma non è tecnicamente accurata.

Ideale per

• Assistenza e diagnostica di dispositivi con interfaccia DE15 (VGA)
• Prototipazione e collegamento in laboratorio dei segnali tramite D-SUB
• Applicazioni industriali in cui è richiesta la connessione a vite dei conduttori
• Collegamento rapido e test del cablaggio senza crimpatura o saldatura

Contenuto della confezione

• D-SUB DE15 femmina su morsettiera con coperchio

Perché scegliere questo prodotto?

• Instradamento chiaro di tutti i 15 contatti ai terminali per un cablaggio chiaro
• Design meccanicamente protetto in alloggiamento ABS
• Interfaccia DE15 standard con possibilità di montaggio fisso tramite dadi
• Soluzione adatta per installazioni in cui la manutenibilità e la rapidità delle modifiche al cablaggio sono una priorità

Istruzioni per l'installazione e l'uso

• Prima di collegare i cavi, scollegare il dispositivo dall'alimentazione e verificare i collegamenti in base alla documentazione del segnale.
• Prestare attenzione alla corretta assegnazione dei pin DE15 ai singoli morsetti, in base alle marcature presenti sulla morsettiera.
• Spelare i fili fino alla lunghezza appropriata e serrare attentamente i terminali per evitare di danneggiare il filo o il terminale.
• Dopo il collegamento, chiudere il coperchio e verificare che nessun filo sia sottoposto a sollecitazioni meccaniche.

Avviso di sicurezza

• Il prodotto è destinato ad applicazioni di segnale e bassa tensione in base al dispositivo specifico; non utilizzarlo per il collegamento diretto alla tensione di rete.
• Non effettuare collegamenti sotto tensione; sussiste il rischio di danneggiare i dispositivi collegati.
