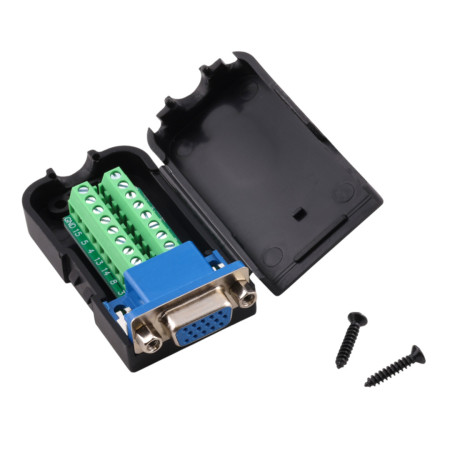

D-SUB csatlakozó DE15 (DB15) 3 soros, vezetékezett, anya, anyákkal, csavarral

A D-SUB DE15 adapter (gyakran VGA-ként emlegetik) lehetővé teszi mind a 15 jel gyors és tiszta kimenetét egy DE15 női csatlakozóról egy csavaros sorkapocsra. Alkalmas szervizcélokra, prototípuskészítésre és kábelezésre forrasztás nélkül. A kialakítás fém csatlakozót, ABS műanyag fedelet és rögzítőanyákat tartalmaz a fix rögzítéshez.

Műszaki adatok

• Csatlakozó típusa: D-SUB DE15 (VGA), anya
• Csapok száma: 15
• Csapok elrendezése: 3 sor
• Méretek: 66 x 42 x 20 mm
• Tűsorok közötti távolság: 2,84 mm
• Vízszintes tűosztás sorban: 2,77 mm
• Vezetékcsatlakozás: csavaros sorkapocs
• Anyag: fém csatlakozó + műanyag fedél (ABS)
• Rögzítés: integrált anyák D-SUB csavarokhoz

Funkciók és jellemzők

• DE15 anya - sorkapocs adapter egyedi vezetékek csatlakoztatásához
• A csavaros csatlakozók lehetővé teszik az ismételt bekötést forrasztás nélkül
• A műanyag burkolat védi a sorkapcsot és növeli a szerelvény mechanikai ellenállását
• D-SUB anyákkal fixen rögzíthető az ellendarabhoz
• A csatlakozó helyes megnevezése D-SUB DE15; a gyakorlatban a VGA esetében a DB15 jelölést használják, de ez technikailag nem pontos.

Ideális a következőkhöz:

• DE15 (VGA) interfésszel rendelkező eszközök szervizelése és diagnosztikája
• Jelek prototípusgyártása és laboratóriumi csatlakoztatása D-SUB-on keresztül
• Ipari alkalmazások, ahol a vezetők csavaros csatlakoztatása szükséges
• Gyors csatlakoztatás és vezetékezés tesztelése krimpelés vagy forrasztás nélkül

A csomag tartalma

• D-SUB DE15 anya csatlakozóblokkon, fedéllel

Miért válassza ezt a terméket?

• Mind a 15 érintkező egyértelmű elvezetése a csatlakozókhoz az áttekinthető vezetékezés érdekében
• Mechanikusan védett kialakítás ABS házban
• Standard DE15 csatlakozófelület fix rögzítési lehetőséggel anyákkal
• Megfelelő megoldás olyan telepítésekhez, ahol a szervizelhetőség és a gyors vezetékezési csere prioritás

Telepítési és üzemeltetési utasítások

• A vezetékek csatlakoztatása előtt válassza le a készüléket a tápegységről, és ellenőrizze a csatlakozásokat a jel dokumentációjának megfelelően.
• Ügyeljen a DE15 csatlakozók helyes kiosztására az egyes csatlakozókhoz a sorkapocs jelölése szerint.
• Csupaszítsa le a vezetékeket a megfelelő hosszra, és óvatosan húzza meg a csatlakozókat, hogy elkerülje a vezeték vagy a csatlakozó sérülését.
• Csatlakoztatás után zárja le a fedelet, és ellenőrizze, hogy a vezetékek nincsenek-e mechanikai igénybevételnek kitéve.

Biztonsági figyelmeztetés

• A termék jel- és kisfeszültségű alkalmazásokhoz készült az adott eszköznek megfelelően; ne használja közvetlen hálózati feszültséghez való csatlakoztatásra.
• Ne végezzen feszültség alatti csatlakozásokat, mert fennáll a csatlakoztatott eszközök károsodásának veszélye.
