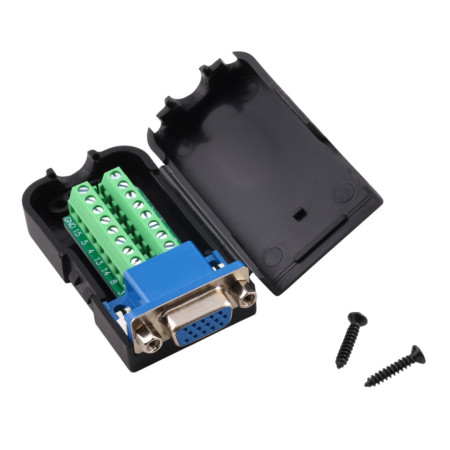

D-SUB konektor DE15 (DB15) 3 reda, ožičen, ženski s maticama, vijak

D-SUB DE15 adapter (često nazivan VGA) omogućuje brz i jasan izlaz svih 15 signala s DE15 ženskog konektora na vijčani terminalni blok. Pogodan je za servisne svrhe, izradu prototipova i ožičenje bez potrebe za lemljenjem. Dizajn uključuje metalni konektor, ABS plastični poklopac i matice za pričvršćivanje za fiksnu montažu.

Tehničke specifikacije

• Vrsta konektora: D-SUB DE15 (VGA), ženski
• Broj pinova: 15
• Raspored igala: 3 reda
• Dimenzije: 66 x 42 x 20 mm
• Razmak između redova pinova: 2,84 mm
• Horizontalni razmak pinova u redu: 2,77 mm
• Priključak žice: vijčani terminalni blok
• Materijal: metalni konektor + plastični poklopac (ABS)
• Montaža: integrirane matice za D-SUB vijke

Funkcije i značajke

• DE15 adapter za ženski priključak na terminalni blok za spajanje pojedinačnih žica
• Vijčani terminali omogućuju ponovljeno ožičenje bez lemljenja
• Plastični poklopac štiti terminalni blok i povećava mehaničku otpornost sklopa
• Mogućnost fiksnog pričvršćivanja na suprotni dio pomoću D-SUB matica
• Ispravna oznaka konektora je D-SUB DE15; oznaka DB15 za VGA se koristi u praksi, ali tehnički nije točna.

Idealno za

• Servis i dijagnostika uređaja s DE15 (VGA) sučeljem
• Izrada prototipa i laboratorijsko spajanje signala putem D-SUB-a
• Industrijske primjene gdje je potreban vijčani spoj vodiča
• Brzo spajanje i ispitivanje ožičenja bez krimpovanja ili lemljenja

Sadržaj paketa

• D-SUB DE15 ženski na terminalnom bloku s poklopcem

Zašto odabrati ovaj proizvod?

• Jasno usmjeravanje svih 15 kontakata do terminala za pregledno ožičenje
• Mehanički zaštićen dizajn u ABS kućištu
• Standardno DE15 sučelje s mogućnošću fiksne montaže pomoću matica
• Prikladno rješenje za instalacije gdje su servisiranje i brza promjena ožičenja prioritet

Upute za instalaciju i uporabu

• Prije spajanja žica, isključite uređaj iz napajanja i provjerite spojeve prema dokumentaciji signala.
• Pazite na ispravan raspored DE15 pinova na pojedinačnim terminalima prema oznakama na terminalnom bloku.
• Skinite izolaciju s žica na odgovarajuću duljinu i pažljivo zategnite terminale kako biste izbjegli oštećenje žice ili terminala.
• Nakon spajanja, zatvorite poklopac i provjerite da nema mehanički napregnutih žica.

Sigurnosna obavijest

• Proizvod je namijenjen za signalne i niskonaponske primjene prema specifičnom uređaju; nemojte ga koristiti za izravno spajanje na mrežni napon.
• Ne spajajte uređaje pod naponom; postoji opasnost od oštećenja.
