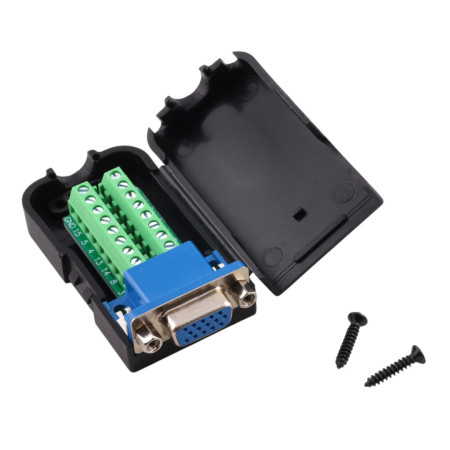

Conector D-SUB DE15 (DB15) 3 rânduri, cablat, mamă cu piulițe, șurub

Adaptorul D-SUB DE15 (adesea denumit VGA) permite o ieșire rapidă și clară a tuturor celor 15 semnale de la un conector mamă DE15 la un bloc de terminale cu șurub. Este potrivit pentru service, prototipare și cablare fără a fi nevoie de lipire. Designul include un conector metalic, un capac din plastic ABS și piulițe de fixare pentru montare fixă.

Specificații tehnice

• Tip conector: D-SUB DE15 (VGA), mamă
• Număr de pini: 15
• Aranjamentul pinilor: 3 rânduri
• Dimensiuni: 66 x 42 x 20 mm
• Pasul dintre rândurile de pini: 2,84 mm
• Pasul orizontal al pinilor pe rând: 2,77 mm
• Conexiune prin cablu: bloc terminal cu șurub
• Material: conector metalic + capac din plastic (ABS)
• Montare: piulițe integrate pentru șuruburi D-SUB

Funcții și caracteristici

• Adaptor DE15 mamă la bloc terminal pentru conectare individuală a firelor
• Bornele cu șurub permit cablarea repetată fără lipire
• Capacul din plastic protejează blocul de terminale și crește rezistența mecanică a ansamblului
• Posibilitatea de fixare fixă la contrapartidă folosind piulițe D-SUB
• Denumirea corectă a conectorului este D-SUB DE15; în practică se folosește denumirea DB15 pentru VGA, dar nu este corectă din punct de vedere tehnic.

Ideal pentru

• Service și diagnosticare dispozitive cu interfață DE15 (VGA)
• Prototipare și conectare în laborator a semnalelor prin D-SUB
• Aplicații industriale unde este necesară conectarea cu șurub a conductorilor
• Conectare rapidă și testare a cablurilor fără sertizare sau lipire

Conținutul pachetului

• D-SUB DE15 mamă pe bloc terminal cu capac

De ce să alegeți acest produs?

• Rutare clară a tuturor celor 15 contacte către terminale pentru o cablare clară
• Design protejat mecanic în carcasă ABS
• Interfață standard DE15 cu opțiunea de montare fixă cu piulițe
• Soluție potrivită pentru instalații unde service-ul și schimbarea rapidă a cablajului sunt o prioritate

Instrucțiuni de instalare și utilizare

• Înainte de a conecta firele, deconectați dispozitivul de la sursa de alimentare și verificați conexiunile conform documentației semnalului.
• Respectați alocarea corectă a pinilor DE15 la fiecare terminal în parte, conform marcajelor de pe blocul de borne.
• Dezizolați firele la lungimea corespunzătoare și strângeți terminalele cu grijă pentru a evita deteriorarea firului sau a terminalului.
• După conectare, închideți capacul și verificați dacă niciun fir nu este supus solicitărilor mecanice.

Notificare de siguranță

• Produsul este destinat aplicațiilor de semnal și joasă tensiune, conform dispozitivului specific; nu îl utilizați pentru conectarea directă la tensiunea rețelei electrice.
• Nu efectuați conexiuni sub tensiune; există riscul de deteriorare a dispozitivelor conectate.
