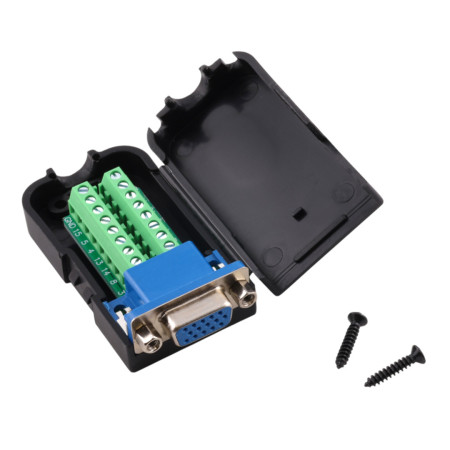

D-SUB-Stecker DE15 (DB15), 3-reihig, verdrahtet, weiblich mit Muttern, Schraube

Der D-SUB DE15-Adapter (oft auch VGA genannt) ermöglicht die schnelle und sichere Ausgabe aller 15 Signale von einer DE15-Buchse an eine Schraubklemmenleiste. Er eignet sich für Servicearbeiten, Prototypenbau und Verdrahtung ohne Löten. Die Konstruktion umfasst einen Metallstecker, eine ABS-Kunststoffabdeckung und Befestigungsmuttern für die feste Montage.

Technische Spezifikationen

• Anschlusstyp: D-SUB DE15 (VGA), weiblich
• Anzahl der Pins: 15
• Anordnung der Stecknadeln: 3 Reihen
• Abmessungen: 66 x 42 x 20 mm
• Abstand zwischen den Stiftreihen: 2,84 mm
• Horizontaler Stiftabstand in einer Reihe: 2,77 mm
• Drahtanschluss: Schraubklemmenblock
• Material: Metallverbinder + Kunststoffabdeckung (ABS)
• Montage: integrierte Muttern für D-SUB-Schrauben

Funktionen und Merkmale

• DE15-Buchse auf Klemmenblock-Adapter für Einzeldrahtanschluss
• Schraubklemmen ermöglichen wiederholte Verdrahtung ohne Löten.
• Die Kunststoffabdeckung schützt den Klemmenblock und erhöht die mechanische Festigkeit der Baugruppe.
• Möglichkeit der festen Befestigung am Gegenstück mittels D-Sub-Muttern
• Die korrekte Anschlussbezeichnung lautet D-SUB DE15; die Bezeichnung DB15 für VGA wird zwar in der Praxis verwendet, ist aber technisch nicht korrekt.

Ideal für

• Service und Diagnose von Geräten mit DE15 (VGA)-Schnittstelle
• Prototyping und Laboranschluss von Signalen über D-Sub
• Industrieanwendungen, bei denen eine Schraubverbindung von Leitern erforderlich ist
• Schnelles Verbinden und Testen von Leitungen ohne Crimpen oder Löten

Packungsinhalt

• D-SUB DE15 Buchse auf Klemmenblock mit Abdeckung

Warum sollten Sie sich für dieses Produkt entscheiden?

• Klare Führung aller 15 Kontakte zu den Klemmen für eine übersichtliche Verdrahtung
• Mechanisch geschützte Konstruktion im ABS-Gehäuse
• Standardmäßige DE15-Schnittstelle mit optionaler Festmontage mittels Muttern
• Geeignete Lösung für Installationen, bei denen Wartungsfreundlichkeit und schnelle Verdrahtungsänderungen Priorität haben.

Installations- und Bedienungsanleitung

• Bevor Sie die Drähte anschließen, trennen Sie das Gerät von der Stromversorgung und überprüfen Sie die Anschlüsse anhand Ihrer Signaldokumentation.
• Achten Sie auf die korrekte Zuordnung der DE15-Pins zu den einzelnen Klemmen gemäß den Markierungen auf dem Klemmenblock.
• Die Drähte auf die passende Länge abisolieren und die Klemmen vorsichtig festziehen, um Beschädigungen an Draht oder Klemme zu vermeiden.
• Nach dem Anschließen die Abdeckung schließen und prüfen, ob die Drähte mechanisch beansprucht werden.

Sicherheitshinweis

• Das Produkt ist für Signal- und Niederspannungsanwendungen gemäß dem jeweiligen Gerät vorgesehen; verwenden Sie es nicht für den direkten Anschluss an die Netzspannung.
• Stellen Sie keine Verbindungen unter Spannung her; es besteht die Gefahr, dass die angeschlossenen Geräte beschädigt werden.
