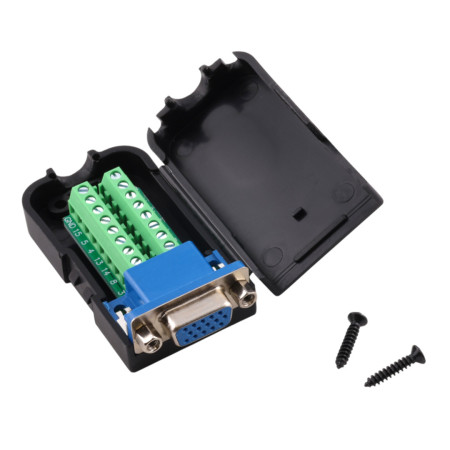

D-SUB-liitin DE15 (DB15) 3-rivinen, johdotettu, naaras muttereilla, ruuvi

D-SUB DE15 -sovitin (usein VGA) mahdollistaa kaikkien 15 signaalin nopean ja selkeän syötön DE15-naarasliittimestä ruuviliittimeen. Se sopii huoltotarkoituksiin, prototyyppien valmistukseen ja johdotukseen ilman juottamista. Rakenteeseen kuuluu metalliliitin, ABS-muovikansi ja kiinnitysmutterit kiinteää asennusta varten.

Tekniset tiedot

• Liittimen tyyppi: D-SUB DE15 (VGA), naaras
• Tappien lukumäärä: 15
• Tappien järjestely: 3 riviä
• Mitat: 66 x 42 x 20 mm
• Tappirivien välinen etäisyys: 2,84 mm
• Vaakasuora tapin nousu rivissä: 2,77 mm
• Johdinliitäntä: ruuviliitin
• Materiaali: metalliliitin + muovikansi (ABS)
• Kiinnitys: integroidut mutterit D-SUB-ruuveille

Toiminnot ja ominaisuudet

• DE15 naaras-riviliitinsovitin yksittäisten johtimien kytkentään
• Ruuviliittimet mahdollistavat toistuvan johdotuksen ilman juottamista
• Muovikansi suojaa riviliitintä ja lisää kokoonpanon mekaanista kestävyyttä
• Mahdollisuus kiinnittää kiinteästi vastakappaleeseen D-SUB-muttereilla
• Oikea liittimen merkintä on D-SUB DE15; VGA:n merkintää DB15 käytetään käytännössä, mutta se ei ole teknisesti tarkka.

Ihanteellinen

• DE15 (VGA) -liitännällä varustettujen laitteiden huolto ja diagnostiikka
• Signaalien prototyyppien valmistus ja laboratorioliitäntä D-SUB:n kautta
• Teollisuussovellukset, joissa johtimien ruuviliitokset vaaditaan
• Johdotusten nopea kytkentä ja testaus ilman puristamista tai juottamista

Pakkauksen sisältö

• D-SUB DE15 naaras liittimessä kannella

Miksi valita tämä tuote?

• Kaikkien 15 koskettimen selkeä reititys liittimiin selkeää johdotusta varten
• Mekaanisesti suojattu rakenne ABS-kotelossa
• Standardi DE15-liitäntä, jossa on mahdollisuus kiinteään asennukseen muttereilla
• Sopii ratkaisu asennuksiin, joissa huollettavuus ja nopeat johdotusmuutokset ovat etusijalla

Asennus- ja käyttöohjeet

• Ennen johtojen kytkemistä irrota laite virtalähteestä ja tarkista liitännät signaalidokumentaation mukaisesti.
• Huomioi DE15-nastojen oikea kohdistus yksittäisiin liittimiin riviliittimen merkintöjen mukaisesti.
• Kuori johdot sopivan pituisiksi ja kiristä liittimet huolellisesti, jotta johto tai liitin eivät vaurioidu.
• Liitännän jälkeen sulje kansi ja tarkista, ettei johtoihin kohdistu mekaanista rasitusta.

Turvallisuushuomautus

• Tuote on tarkoitettu signaali- ja pienjännitesovelluksiin laitteen mukaan; älä käytä sitä suoraan verkkojännitteeseen kytkemiseen.
• Älä tee jännitteellisiä liitäntöjä; kytkettyjen laitteiden vaurioitumisvaara on olemassa.
