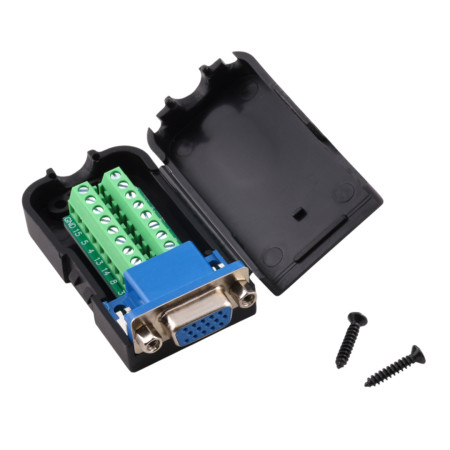

Złącze D-SUB DE15 (DB15) 3 rzędy, przewodowe, żeńskie z nakrętkami, śrubowe

Adapter D-SUB DE15 (często nazywany VGA) umożliwia szybkie i wyraźne przesłanie wszystkich 15 sygnałów z żeńskiego złącza DE15 do bloku zacisków śrubowych. Nadaje się do celów serwisowych, prototypowania i okablowania bez konieczności lutowania. Konstrukcja zawiera metalowe złącze, osłonę z tworzywa ABS oraz nakrętki mocujące do montażu stałego.

Dane techniczne

• Typ złącza: D-SUB DE15 (VGA), żeńskie
• Liczba pinów: 15
• Układ pinów: 3 rzędy
• Wymiary: 66 x 42 x 20 mm
• Odstęp między rzędami pinów: 2,84 mm
• Odstęp między pinami w rzędzie: 2,77 mm
• Podłączenie przewodów: blok zacisków śrubowych
• Materiał: złącze metalowe + osłona plastikowa (ABS)
• Montaż: zintegrowane nakrętki do śrub D-SUB

Funkcje i cechy

• Adapter złącza żeńskiego DE15 do bloku zaciskowego do indywidualnego podłączania przewodów
• Zaciski śrubowe umożliwiają wielokrotne podłączanie przewodów bez lutowania
• Osłona plastikowa chroni blok zacisków i zwiększa wytrzymałość mechaniczną zespołu
• Możliwość stałego zamocowania do odpowiednika za pomocą nakrętek D-SUB
• Prawidłowe oznaczenie złącza to D-SUB DE15; w praktyce stosuje się oznaczenie DB15 dla VGA, jednak nie jest ono technicznie dokładne.

Idealny dla

• Serwis i diagnostyka urządzeń z interfejsem DE15 (VGA)
• Prototypowanie i laboratoryjne podłączenie sygnałów przez D-SUB
• Zastosowania przemysłowe, w których wymagane jest śrubowe łączenie przewodów
• Szybkie podłączanie i testowanie okablowania bez zaciskania i lutowania

Zawartość opakowania

• Złącze żeńskie D-SUB DE15 na bloku zaciskowym z osłoną

Dlaczego warto wybrać ten produkt?

• Przejrzyste poprowadzenie wszystkich 15 styków do zacisków w celu zapewnienia przejrzystego okablowania
• Konstrukcja zabezpieczona mechanicznie w obudowie ABS
• Standardowy interfejs DE15 z możliwością montażu stałego za pomocą nakrętek
• Rozwiązanie odpowiednie dla instalacji, w których priorytetem jest łatwość serwisowania i szybka wymiana okablowania

Instrukcja instalacji i obsługi

• Przed podłączeniem przewodów odłącz urządzenie od zasilania i sprawdź połączenia zgodnie z dokumentacją sygnału.
• Należy zwrócić uwagę na prawidłowe przypisanie pinów DE15 do poszczególnych zacisków zgodnie z oznaczeniami na listwie zaciskowej.
• Zdejmij izolację z przewodów na odpowiednią długość i ostrożnie dokręć zaciski, aby nie uszkodzić przewodu lub zacisku.
• Po podłączeniu zamknij pokrywę i sprawdź, czy żaden z przewodów nie uległ naprężeniu mechanicznemu.

Informacja o bezpieczeństwie

• Produkt przeznaczony jest do zastosowań sygnałowych i niskonapięciowych, w zależności od konkretnego urządzenia; nie należy podłączać go bezpośrednio do napięcia sieciowego.
• Nie należy wykonywać żadnych połączeń będących pod napięciem; istnieje ryzyko uszkodzenia podłączonych urządzeń.
