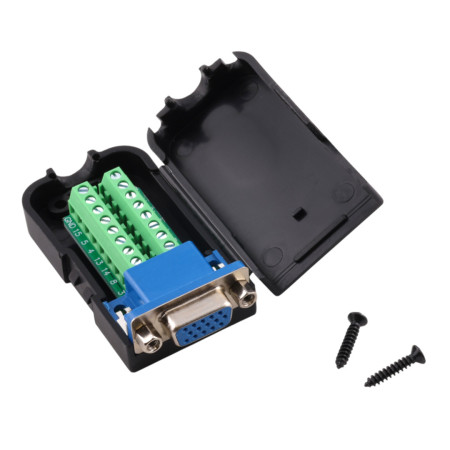

Conector D-SUB DE15 (DB15) 3 filas, cableado, hembra con tuercas, tornillo

El adaptador D-SUB DE15 (comúnmente conocido como VGA) permite una salida rápida y nítida de las 15 señales desde un conector hembra DE15 a un bloque de terminales de tornillo. Es ideal para tareas de mantenimiento, creación de prototipos y cableado sin necesidad de soldadura. Su diseño incluye un conector metálico, una cubierta de plástico ABS y tuercas de fijación para un montaje fijo.

Especificaciones técnicas

• Tipo de conector: D-SUB DE15 (VGA), hembra
• Número de pines: 15
• Disposición de los pines: 3 filas
• Dimensiones: 66 x 42 x 20 mm
• Paso entre filas de pines: 2,84 mm
• Paso de pasador horizontal en una fila: 2,77 mm
• Conexión de cables: bloque de terminales de tornillo
• Material: conector de metal + cubierta de plástico (ABS)
• Montaje: tuercas integradas para tornillos D-SUB

Funciones y características

• Adaptador de bloque de terminales hembra DE15 para conexión de cables individuales
• Los terminales de tornillo permiten un cableado repetido sin soldadura
• La cubierta de plástico protege el bloque de terminales y aumenta la resistencia mecánica del conjunto.
• Posibilidad de fijación fija a la contraparte mediante tuercas D-SUB
• La designación correcta del conector es D-SUB DE15; en la práctica se utiliza la designación DB15 para VGA, pero no es técnicamente precisa.

Ideal para

• Servicio y diagnóstico de dispositivos con interfaz DE15 (VGA)
• Prototipado y conexión en laboratorio de señales vía D-SUB
• Aplicaciones industriales donde se requiere conexión por tornillo de conductores
• Conexión y prueba rápida de cableado sin necesidad de engarzar ni soldar

Contenido del paquete

• D-SUB DE15 hembra en bloque de terminales con tapa

¿Por qué elegir este producto?

• Enrutamiento claro de los 15 contactos a los terminales para un cableado claro
• Diseño protegido mecánicamente en carcasa ABS
• Interfaz estándar DE15 con opción de montaje fijo mediante tuercas
• Solución adecuada para instalaciones donde la facilidad de mantenimiento y los cambios rápidos de cableado son una prioridad

Instrucciones de instalación y funcionamiento

• Antes de conectar los cables, desconecte el dispositivo de la fuente de alimentación y verifique las conexiones de acuerdo con la documentación de su señal.
• Observe la asignación correcta de los pines DE15 a los terminales individuales de acuerdo con las marcas en el bloque de terminales.
• Pele los cables a la longitud adecuada y apriete los terminales con cuidado para evitar dañar el cable o el terminal.
• Después de la conexión, cierre la tapa y compruebe que ningún cable esté sometido a tensión mecánica.

Aviso de seguridad

• El producto está diseñado para aplicaciones de señal y bajo voltaje según el dispositivo específico; no lo utilice para conexión directa a la tensión de red.
• No realice ninguna conexión bajo tensión; existe riesgo de dañar los dispositivos conectados.
