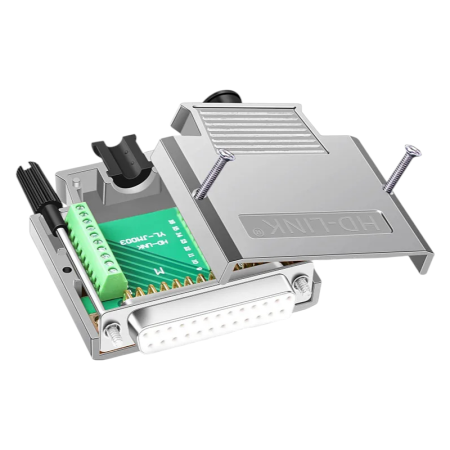

D-SUB-kontakt DE25 (DB25) kabel metall, hona med skruvar/muttrar, skruvtyp

D-SUB DE25 (ofta kallad DB25) honkontakt är avsedd för terminering av flerkärniga kablar i industriella och kommunikationsapplikationer. Den metallskärmade kroppen och skruvförslutningen säkerställer mekaniskt motstånd och stabil fastsättning av kontakten, inklusive dragavlastning.

Tekniska specifikationer

• Kontakttyp: D-SUB DE25 (DB25)
• Design: kvinnlig
• Antal stift: 25
• Kontaktanordning: 2 rader
• Utförande: kabelkontakt med skruvlock
• Kropp: metall (skärmad)
• Höljets mått (ungefärliga som visas på bilden): ca. 57 x 56 x 16 mm
• Kabelgenomföringar: 4 st (för diametrar ca 5 mm, 6 mm, 7,5 mm, 8,5 mm)

Funktioner och egenskaper

• Skärmat metallhölje för att minska effekterna av elektromagnetisk störning i vanliga installationer
• Skruvmonterad höljesdesign för enkel service och återmontering
• Kabeldragavlastning med hjälp av en öljett
• Möjlighet till solid låsning mot motparten med skruvar/muttrar

Idealisk för

• Tillverkning och reparation av kablage med D-SUB 25-gränssnitt
• Industriell utrustning, mätteknik och styrsystem
• Kommunikations- och serviceanslutningar där mekaniskt motståndskraftig avslutning krävs

Paketinnehåll

• 1x D-SUB DE25 (DB25) honkontakt för kabel i metallskruvlock
• 4x kabelgenomföringar (ca 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2x skruv
• 2x nötter

Varför välja den här produkten?

• Standard DE25 (DB25)-format för bred kompatibilitet med D-SUB-motsvarigheter
• Metallskärmad design lämplig för tekniska installationer
• Praktiska tillbehör ingår för olika kabeldiametrar och montering på motparten

Installations- och bruksanvisning

• Före installationen, välj lämplig genomföring beroende på kabeldiametern och säkerställ dragavlastning.
• Efter att du har anslutit kablarna, kontrollera att stifttilldelningen är korrekt enligt din anslutning och stäng sedan locket genom att skruva fast det.
• För en mekaniskt stabil anslutning, använd de medföljande skruvarna/muttrarna för att fästa den på motparten.
