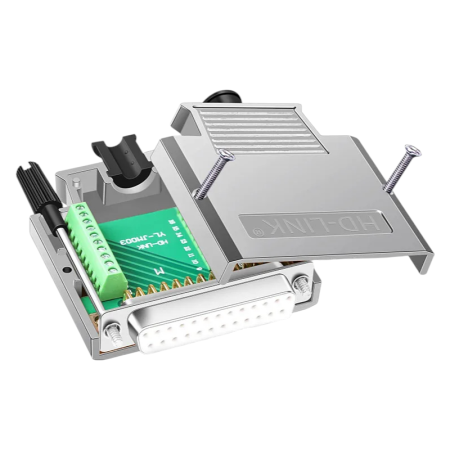

Złącze D-SUB DE25 (DB25) kabel metalowy, żeński ze śrubami/nakrętkami, śrubowy

Złącze żeńskie D-SUB DE25 (często nazywane DB25) przeznaczone jest do zakańczania kabli wielożyłowych w zastosowaniach przemysłowych i komunikacyjnych. Metalowa obudowa i zamknięcie śrubowe zapewniają wytrzymałość mechaniczną i stabilne mocowanie złącza, w tym odciążenie kabla.

Dane techniczne

• Typ złącza: D-SUB DE25 (DB25)
• Projekt: żeński
• Liczba pinów: 25
• Układ styków: 2 rzędy
• Konstrukcja: złącze kablowe z osłoną śrubową
• Korpus: metalowy (ekranowany)
• Wymiary obudowy (w przybliżeniu jak na zdjęciu): ok. 57 x 56 x 16 mm
• Przepusty kablowe: 4 szt. (dla średnic ok. 5 mm, 6 mm, 7,5 mm, 8,5 mm)

Funkcje i cechy

• Ekranowana obudowa metalowa redukująca wpływ zakłóceń elektromagnetycznych w typowych instalacjach
• Konstrukcja obudowy przykręcana dla łatwego serwisowania i ponownego montażu
• Odciążenie kabla za pomocą przelotki
• Możliwość solidnego zamocowania do elementu współpracującego za pomocą śrub/nakrętek

Idealny dla

• Wykonanie i naprawa okablowania z interfejsem D-SUB 25
• Urządzenia przemysłowe, technika pomiarowa i systemy sterowania
• Połączenia komunikacyjne i usługowe, w których wymagane jest zakończenie odporne mechanicznie

Zawartość opakowania

• 1x złącze żeńskie kabla D-SUB DE25 (DB25) w metalowej osłonie śrubowej
• 4x przelotki kablowe (ok. 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2x śruba
• 2x orzechy

Dlaczego warto wybrać ten produkt?

• Standardowy format DE25 (DB25) zapewniający szeroką kompatybilność z odpowiednikami D-SUB
• Konstrukcja z osłoną metalową, odpowiednia do instalacji technicznych
• W zestawie praktyczne akcesoria do różnych średnic kabli i montażu na przeciwległym końcu

Instrukcja instalacji i obsługi

• Przed montażem należy wybrać odpowiednią przelotkę do średnicy kabla i zapewnić odciążenie.
• Po podłączeniu przewodów należy sprawdzić prawidłowe przypisanie pinów zgodnie z połączeniem, a następnie zamknąć pokrywę, przykręcając ją.
• Aby uzyskać stabilne mechanicznie połączenie, należy przymocować je do elementu współpracującego za pomocą dołączonych śrub/nakrętek.
