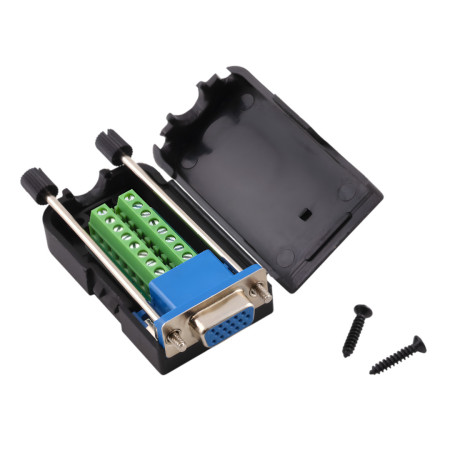

D-SUB konektor DE15 (DB15) 3 reda, ožičen, ženski s vijcima, vijčani tip

Ovaj D-SUB DE15 konektor (često neispravno nazivan DB15/VGA) omogućuje brzo, bezlemno spajanje žica pomoću vijčanih priključaka. Pogodan je za servisne svrhe, izradu prototipova i pretvorbu ožičenja u standardni 15-pinski ženski priključak s maticama za zaključavanje.

Tehničke specifikacije

• Vrsta konektora: D-SUB DE15 (HD15), ženski , 3 reda kontakata
• Mehaničko zaključavanje: integrirana matica (pričvršćena vijcima na suprotni dio)
• Dimenzije: 76 × 42 × 20 mm
• Razmak između redova pinova: 2,84 mm
• Horizontalni razmak pinova u redu: 2,77 mm
• Materijal: metalni konektor + plastični poklopac (ABS)
• Priključak žice: vijčani terminalni blok (bez lemljenja)

Funkcije i značajke

• Brzo završavanje ožičenja na DE15 pomoću terminala, pogodno za ponovljeno ožičenje
• Mehanička zaštita i rasterećenje kabela od naprezanja u plastičnom kućištu
• Vijčano pričvršćivanje konektora na spojni dio za stabilnu vezu
• Oznaka: u praksi se mogu susresti nazivi "DB15", "VGA", "Cannon-9" ili "Canon9"; tehnički ispravna oznaka je D-SUB DE15

Idealno za

• Servisni i dijagnostički alati s DE15 sučeljem
• Izrada prototipova i laboratorijsko ožičenje bez lemljenja
• Industrijske instalacije gdje je potrebna montaža vijčanih konektora
• Pretvaranje kabela u D-SUB DE15 u kabelskim snopovima

Sadržaj paketa

• D-SUB DE15 ženski s terminalnim blokom u kućištu

Zašto odabrati ovaj proizvod?

• Omogućuje spajanje žica bez lemljenja pomoću terminalnog bloka
• Standardna D-SUB mehanika s maticama za čvrsto prianjanje
• Kombinacija metalnog konektora i ABS kućišta za opću tehničku upotrebu
• Prikladno rješenje za brzu montažu, servis i testiranje

Upute za instalaciju i uporabu

• Prije sastavljanja provjerite raspored pinova prema vašoj aplikaciji i dokumentaciji uređaja.
• Skinite izolaciju s žica na odgovarajući način i zategnite terminale kako se ne bi olabavili zbog vibracija.
• Nakon spajanja, zatvorite poklopac i provjerite da žice ne dodiruju metalni dio konektora izvan za to predviđenih točaka.

Sigurnosna obavijest

• Proizvod je namijenjen za spajanje signala; prije upotrebe provjerite jesu li nazivni napon i struja prikladni za vašu primjenu.
• Izvršite instalaciju s isključenim napajanjem uređaja
