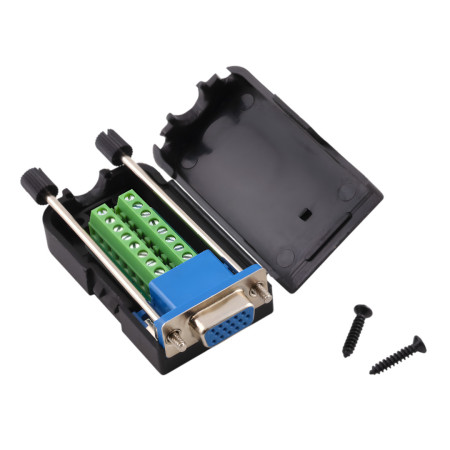

D-SUB-stik DE15 (DB15) 3 rækker, kablet, hun med skruer, skruetype

Dette D-SUB DE15-stik (ofte fejlagtigt omtalt som DB15/VGA) muliggør hurtige, loddefri ledningsforbindelser ved hjælp af skrueterminaler. Det er velegnet til serviceformål, prototyping og konvertering af ledninger til et standard 15-benet hunstik med låsemøtrikker.

Tekniske specifikationer

• Stiktype: D-SUB DE15 (HD15), hun , 3 rækker kontakter
• Mekanisk låsning: integreret møtrik (skruet fast på modstykket)
• Dimensioner: 76 × 42 × 20 mm
• Afstand mellem pinrækker: 2,84 mm
• Vandret pinafstand i en række: 2,77 mm
• Materiale: metalstik + plastikdæksel (ABS)
• Ledningsforbindelse: skrueklemme (ingen lodning)

Funktioner og egenskaber

• Hurtig afslutning af ledningsføring på DE15 ved hjælp af klemmer, egnet til gentagen ledningsføring
• Mekanisk beskyttelse og kabelaflastning i et plastikhus
• Skruelåsning af stikket til modstykket for en stabil forbindelse
• Betegnelse: I praksis kan du støde på navnene "DB15", "VGA", "Cannon-9" eller "Canon9"; den teknisk korrekte betegnelse er D-SUB DE15

Ideel til

• Service- og diagnoseværktøjer med DE15-grænseflade
• Prototyping og laboratoriekabling uden lodning
• Industrielle installationer, hvor montering af skrueforbindelsesstykker er påkrævet
• Kabelkonvertering til D-SUB DE15 i kabelbundter

Pakkens indhold

• D-SUB DE15 hunstik med klemrække i hus

Hvorfor vælge dette produkt?

• Muliggør loddefri ledningsforbindelse ved hjælp af en klemrække
• Standard D-SUB-mekanik med møtrikker for en fast pasform
• Kombination af metalstik og ABS-hus til generel teknisk brug
• Velegnet løsning til hurtig montering, service og test

Installations- og betjeningsvejledning

• Før montering skal du kontrollere pintildelingen i henhold til din applikation og enhedens dokumentation.
• Afisoler ledningerne korrekt, og spænd terminalerne, så de ikke løsner sig på grund af vibrationer.
• Efter tilslutning skal du lukke dækslet og kontrollere, at ledningerne ikke kommer i kontakt med stikkets metaldel uden for de angivne punkter.

Sikkerhedsmeddelelse

• Produktet er beregnet til signaltilslutning; før brug skal du kontrollere, at spændings- og strømstyrken er passende til din applikation.
• Udfør installationen med enhedens strøm frakoblet
