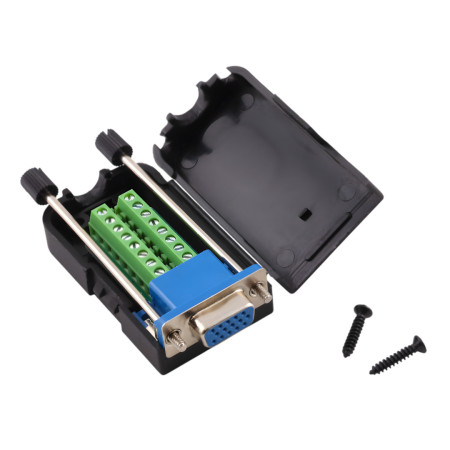

Connecteur D-SUB DE15 (DB15) 3 rangées, câblé, femelle à vis, type à vis

Ce connecteur D-SUB DE15 (souvent appelé à tort DB15/VGA) permet des connexions rapides et sans soudure grâce à des bornes à vis. Il convient à la maintenance, au prototypage et à la conversion de câblage vers une interface femelle standard à 15 broches avec écrous de blocage.

Spécifications techniques

• Type de connecteur : D-SUB DE15 (HD15), femelle , 3 rangées de contacts
• Verrouillage mécanique : écrou intégré (vissé sur la contrepartie)
• Dimensions : 76 × 42 × 20 mm
• Espacement entre les rangées de broches : 2,84 mm
• Espacement horizontal des broches sur une même rangée : 2,77 mm
• Matériau : connecteur métallique + couvercle en plastique (ABS)
• Connexion des fils : bornier à vis (sans soudure)

Fonctions et caractéristiques

• Raccordement rapide des câbles sur DE15 à l'aide de bornes, adapté aux câblages répétés.
• Protection mécanique et décharge de traction du câble dans un boîtier en plastique
• Verrouillage par vis du connecteur sur la pièce correspondante pour une connexion stable
• Désignation : en pratique, vous pouvez rencontrer les noms « DB15 », « VGA », « Canon-9 » ou « Canon9 » ; la désignation techniquement correcte est D-SUB DE15

Idéal pour

• Outils de service et de diagnostic avec interface DE15
• Prototypage et câblage de laboratoire sans soudure
• installations industrielles nécessitant un montage par connecteur à vis
• Conversion du câblage en D-SUB DE15 dans les faisceaux de câbles

Contenu de l'emballage

• Connecteur D-SUB DE15 femelle avec bornier intégré.

Pourquoi choisir ce produit ?

• Permet le raccordement de fils sans soudure grâce à un bornier.
• Mécanismes D-SUB standard avec écrous pour un ajustement ferme
• Combinaison d'un connecteur métallique et d'un boîtier en ABS pour usage technique général
• Solution adaptée pour un montage, un entretien et des tests rapides

Instructions d'installation et d'utilisation

• Avant l'assemblage, vérifiez l'affectation des broches conformément à la documentation de votre application et de votre appareil.
• Dénudez les fils correctement et serrez les bornes afin qu'elles ne se desserrent pas à cause des vibrations.
• Après le branchement, refermez le couvercle et vérifiez que les fils n'entrent pas en contact avec la partie métallique du connecteur en dehors des points désignés.

Avis de sécurité

• Ce produit est destiné au raccordement de signaux ; avant utilisation, vérifiez que les valeurs nominales de tension et de courant conviennent à votre application.
• Effectuez l'installation avec l'appareil débranché.
