Connettore D-SUB DE15 (DB15) 3 file, cablato, femmina con viti, tipo a vite

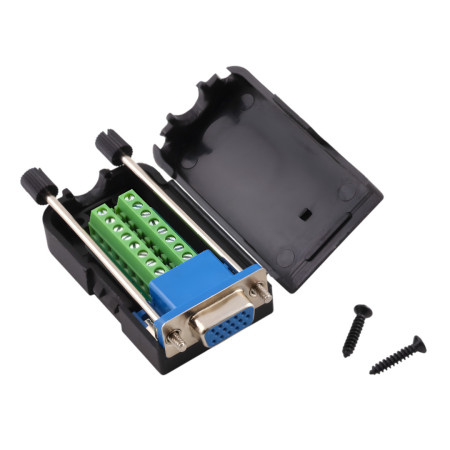

Questo connettore D-SUB DE15 (spesso erroneamente indicato come DB15/VGA) consente connessioni rapide e senza saldatura tramite terminali a vite. È adatto per scopi di manutenzione, prototipazione e conversione del cablaggio in un'interfaccia femmina standard a 15 pin con dadi di bloccaggio.

Specifiche tecniche

• Tipo di connettore: D-SUB DE15 (HD15), femmina , 3 file di contatti
• Bloccaggio meccanico: dado integrato (avvitato alla controparte)
• Dimensioni: 76 × 42 × 20 mm
• Passo tra le file di pin: 2,84 mm
• Passo dei perni orizzontali in fila: 2,77 mm
• Materiale: connettore in metallo + copertura in plastica (ABS)
• Collegamento dei cavi: morsettiera a vite (senza saldatura)

Funzioni e caratteristiche

• Terminazione rapida del cablaggio su DE15 tramite terminali, adatto per cablaggi ripetuti
• Protezione meccanica e scarico della trazione del cavo in un alloggiamento di plastica
• Bloccaggio a vite del connettore al pezzo di accoppiamento per una connessione stabile
• Designazione: in pratica si possono incontrare i nomi "DB15", "VGA", "Cannon-9" o "Canon9"; la designazione tecnicamente corretta è D-SUB DE15

Ideale per

• Strumenti di assistenza e diagnostica con interfaccia DE15
• Prototipazione e cablaggio di laboratorio senza saldatura
• Installazioni industriali in cui è richiesto il montaggio di connettori a vite
• Conversione del cablaggio in D-SUB DE15 nei fasci di cavi

Contenuto della confezione

• D-SUB DE15 femmina con morsettiera nell'alloggiamento

Perché scegliere questo prodotto?

• Consente il collegamento dei cavi senza saldatura tramite un morsetto
• Meccanica D-SUB standard con dadi per una tenuta salda
• Combinazione di connettore metallico e alloggiamento in ABS per uso tecnico generale
• Soluzione adatta per montaggio, assistenza e collaudo rapidi

Istruzioni per l'installazione e l'uso

• Prima del montaggio, verificare l'assegnazione dei pin in base alla documentazione dell'applicazione e del dispositivo.
• Spelare adeguatamente i fili e serrare i terminali in modo che non si allentino a causa delle vibrazioni.
• Dopo il collegamento, chiudere il coperchio e verificare che i fili non entrino in contatto con la parte metallica del connettore al di fuori dei punti designati.

Avviso di sicurezza

• Il prodotto è destinato al collegamento di segnali; prima dell'uso, verificare che i valori di tensione e corrente siano adatti all'applicazione.
• Eseguire l'installazione con il dispositivo scollegato dall'alimentazione
