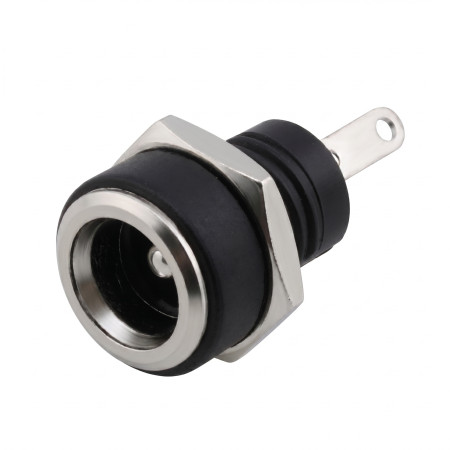

Conector de alimentare CC la panou (mufă) 5,5 × 2,1 mm

Priză CC pentru panou (mamă) pentru alimentarea cu curent continuu a dispozitivelor prin intermediul unui conector standard de 5,5×2,1 mm. Este destinată montării pe panou și este potrivită pentru intrările de alimentare ale dispozitivelor, cutiilor de distribuție, dispozitivelor de măsurare și aplicațiilor încorporate.

Specificații tehnice

• Tip conector: mufă de curent continuu (mamă), montare pe panou
• Dimensiunea conectorului: 5,5 × 2,1 mm
• Număr model: DC-220B
• Montare: filetată, cu piuliță pentru fixare în panou
• Corp izolator: plastic
• Design frontal: guler metalic
• Temperatura de funcționare: -30 până la +70 °C
• Rezistența izolației electrice: AC 50 V (50 Hz), 1 min
• Rezistență de izolație: ≥ 100 MΩ
• Rezistență de contact: ≤ 0,03 Ω
• Durată de viață mecanică: 5000 de cicluri

Funcții și caracteristici

• Dimensiune standard 5,5 × 2,1 mm pentru adaptoarele de curent continuu obișnuite
• Designul panoului pentru conexiune de alimentare fixă și repetabilă
• Conexiunea cu 3 pini permite variante de conectare, inclusiv un contact comutat (conform designului intern al conectorului)
• Design potrivit pentru lipirea firelor sau montarea într-un ansamblu

Ideal pentru

• Intrări de alimentare pentru dispozitive și module electronice
• Casete de proiect și aplicații încorporate
• Dispozitive de service și testare
• Distribuție LED și DC de joasă tensiune în interiorul dispozitivului

Conținutul pachetului

• 1× priză DC pentru panou 5,5×2,1 mm + piuliță de fixare

De ce să alegeți acest produs?

• Compatibil dimensional cu mufele standard de curent continuu de 5,5 × 2,1 mm
• Suportul filetat pe panou asigură o montare mecanică stabilă
• Parametri adecvați pentru sursele comune de alimentare cu curent continuu de joasă tensiune în electronică

Instrucțiuni de instalare și utilizare

• Înainte de montare, verificați dimensiunile deschiderii panoului și spațiul disponibil pentru corpul și pinii conectorului.
• Înainte de conectare, identificați contactele și orice funcție de comutare a terminalului prin măsurători sau conform schemei aplicației dumneavoastră.
• Acordați atenție polarității corecte a alimentării cu energie electrică și detensionării mecanice a firelor conectate.

Notificare de siguranță

• Proiectat pentru curent continuu (CC); nu conectați la tensiunea rețelei electrice
• Efectuați instalarea cu alimentarea deconectată și verificați dacă există scurtcircuite și polaritatea după conectare.
