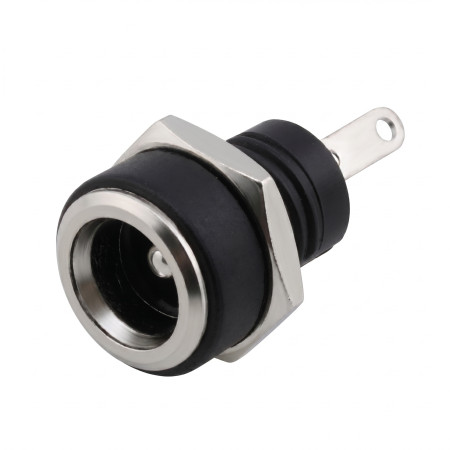

DC-strømstik til panelet (stikkontakt) 5,5 × 2,1 mm

Panel DC-stik (hun) til forsyning af DC-strøm til enheder via et standard 5,5 × 2,1 mm stik. Den er beregnet til panelmontering og er egnet til strømindgange på enheder, fordelerbokse, måleinstrumenter og indbyggede applikationer.

Tekniske specifikationer

• Stiktype: DC-strømstik (hun), panelmontering
• Stikstørrelse: 5,5 × 2,1 mm
• Modelnummer: DC-220B
• Montering: med gevind, med møtrik til fastgørelse i panelet
• Isolerende hus: plastik
• Frontdesign: metalkrave
• Arbejdstemperatur: -30 til +70 °C
• Elektrisk isoleringsstyrke: AC 50 V (50 Hz), 1 min
• Isolationsmodstand: ≥ 100 MΩ
• Kontaktmodstand: ≤ 0,03 Ω
• Mekanisk levetid: 5000 cyklusser

Funktioner og egenskaber

• Standardstørrelse 5,5 × 2,1 mm til almindelige DC-strømadaptere
• Paneldesign til fast og gentagelig strømtilslutning
• 3-bens tilslutning muliggør tilslutningsvarianter inklusive en omskifterkontakt (afhængigt af det interne stikdesign)
• Design egnet til lodning af ledninger eller montering i en samling

Ideel til

• Strømindgange til elektroniske enheder og moduler
• Projektbokse og indlejrede applikationer
• Service- og testarmaturer
• LED- og lavspændings-DC-fordeling i enheden

Pakkens indhold

• 1× DC-panelstikdåse 5,5×2,1 mm + fastgørelsesmøtrik

Hvorfor vælge dette produkt?

• Dimensionskompatibel med standard 5,5×2,1 mm DC-stik
• Gevindmonteret panelmontering sikrer stabil mekanisk montering
• Egnede parametre til almindelig lavspændings-DC-strømforsyning i elektronik

Installations- og betjeningsvejledning

• Før montering skal du kontrollere panelåbningens dimensioner og den tilgængelige plads til stikket og stifterne.
• Før tilslutning skal du identificere kontakterne og eventuelle omskifterfunktioner på terminalen ved hjælp af måling eller i henhold til diagrammet for din applikation.
• Vær opmærksom på strømforsyningens korrekte polaritet og den mekaniske aflastning af de tilsluttede ledninger.

Sikkerhedsmeddelelse

• Designet til jævnstrøm (DC); må ikke tilsluttes netspænding
• Udfør installationen med strømmen afbrudt, og kontrollér for kortslutninger og polaritet efter tilslutning.
