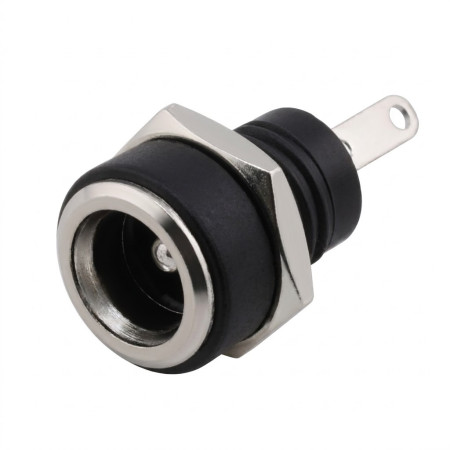

DC-strømstik til panelet (stikkontakt) 5,5 × 2,5 mm

Panel-DC-strømstikkontakten til montering gennem panelet er designet til strømtilslutning ved hjælp af almindelige DC-adaptere. 5,5×2,5 mm-varianten er egnet til enheder, der kræver en mekanisk stærk og gentagelig forbindelse af strømkablet via et gevindstik.

Tekniske specifikationer

• Stiktype: DC-jackstik (panel, gennemgående montering)
• Stikstørrelse: 5,5 × 2,5 mm
• Modelnummer: DC-220B
• Nominel spænding: 30V
• Nominel strøm: 0,5 A
• Isolationsmodstand: ≥ 100 MΩ
• Kontaktmodstand: ≤ 0,03 Ω
• Levetid: 5000 cyklusser
• Dielektrisk styrke: AC 50 V (50 Hz), 1 min
• Driftstemperatur: -30°C til +70°C
• Monteringsgevind: M8
• Tilslutning: loddestifter

Funktioner og egenskaber

• Panelmontering med gevind og møtrik for stabil mekanisk installation
• Design egnet til montering gennem huller i frontpaneler og udstyrsskabe
• Loddekontakter til direkte ledningstilslutning eller indsættelse i ledninger
• Designet til gentagen tilslutning og frakobling af strømstikket

Ideel til

• Strømindgange til elektroniske enheder med DC-adapter
• Industrielle og laboratorieinstrumenter, styreenheder og testudstyr
• Gør-det-selv-projekter og specialdesignet elektronik med panelmonteringsstik

Pakkens indhold

• 1× DC-panelstikdåse 5,5×2,5 mm + fastgørelsesmøtrik

Hvorfor vælge dette produkt?

• Mekanisk fastgjort til panelet med M8-gevind
• Standardiseret størrelse 5,5 × 2,5 mm for kompatibilitet med tilsvarende DC-stik

Installations- og betjeningsvejledning

• Før installation skal du kontrollere dimensionerne af åbningen i panelet og dens kompatibilitet med materialetykkelsen.
• Brug passende temperatur og opvarmningstid ved lodning for at undgå at beskadige stikketisolatorerne.
• Før idriftsættelse skal polariteten af forbindelsen kontrolleres i henhold til den anvendte strømforsyning og enhed.

Sikkerhedsmeddelelse

• Produktet er beregnet til lavspændings-DC-applikationer; overskrid ikke den nominelle spænding og strøm.
• Udfør installationen med strømmen afbrudt, og undgå kortslutninger på loddeterminalerne.
