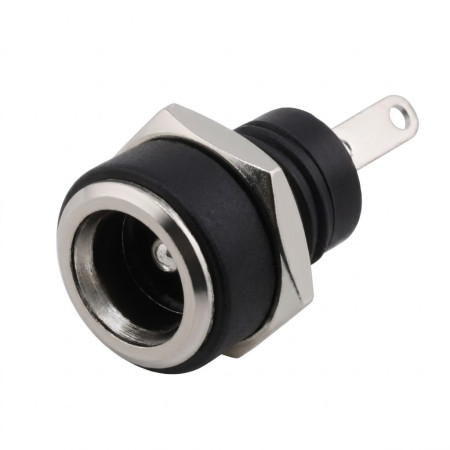

DC tápcsatlakozó a panelhez (aljzat) 5,5 × 2,5 mm

A panelre szerelhető DC tápaljzatot hagyományos DC adapterekkel történő tápcsatlakozásra tervezték. Az 5,5 × 2,5 mm-es változat olyan eszközökhöz alkalmas, amelyek mechanikailag erős és megismételhető tápkábel-csatlakozást igényelnek menetes csatlakozón keresztül.

Műszaki adatok

• Csatlakozó típusa: DC jack aljzat (panelre, átmenő furatba szerelhető)
• Csatlakozó mérete: 5,5 × 2,5 mm
• Modellszám: DC-220B
• Névleges feszültség: 30V
• Névleges áram: 0,5 A
• Szigetelési ellenállás: ≥ 100 MΩ
• Érintkező ellenállás: ≤ 0,03 Ω
• Élettartam: 5000 ciklus
• Átütési szilárdság: AC 50 V (50 Hz), 1 perc
• Üzemi hőmérséklet: -30°C és +70°C között
• Rögzítési menet: M8
• Csatlakozás: forrasztócsapok

Funkciók és jellemzők

• Menetes és anyás panelre szerelés a stabil mechanikai telepítés érdekében
• Alkalmas furatszereléshez előlapokba és készülékszekrényekbe
• Forrasztóérintkezők közvetlen vezetékes csatlakozáshoz vagy vezetékbe való behelyezéshez
• A tápcsatlakozó ismételt csatlakoztatására és leválasztására tervezték

Ideális a következőkhöz:

• Tápellátási bemenetek elektronikus eszközökhöz DC adapterrel
• Ipari és laboratóriumi műszerek, vezérlőegységek és tesztberendezések
• Barkácsolás és egyedi elektronika panelre szerelhető csatlakozóval

A csomag tartalma

• 1× 5,5×2,5 mm-es DC csatlakozóaljzat panelre + rögzítőanya

Miért válassza ezt a terméket?

• Mechanikusan rögzítve a panelhez M8-as menettel
• Szabványosított méret 5,5 × 2,5 mm a megfelelő DC csatlakozókkal való kompatibilitás érdekében

Telepítési és üzemeltetési utasítások

• Telepítés előtt ellenőrizze a panel nyílásának méreteit és az anyag vastagsággal való kompatibilitását.
• Forrasztáskor megfelelő hőmérsékletet és melegítési időt használjon, hogy elkerülje a csatlakozó szigetelőinek károsodását.
• Üzembe helyezés előtt ellenőrizze a csatlakozás polaritását a tápegységnek és a használt eszköznek megfelelően.

Biztonsági figyelmeztetés

• A termék kisfeszültségű egyenáramú alkalmazásokhoz készült; ne lépje túl a névleges feszültséget és áramerősséget.
• A telepítést kikapcsolt tápellátás mellett végezze, és kerülje a forrasztási pontok rövidzárlatát.
