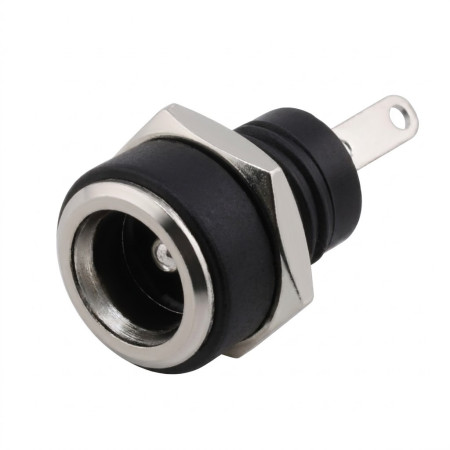

DC napájací konektor do panelu (zásuvka) 5.5×2.5 mm

Panelová DC napájacia zásuvka pre priechodnú montáž do panelu je určená na pripojenie napájania pomocou bežných DC adaptérov. Variant 5.5×2.5 mm je vhodný pre zariadenia vyžadujúce mechanicky pevné a opakovateľné pripojenie napájacieho vodiča cez konektor so závitovým upevnením.

Technické špecifikácie

• Typ konektora: DC jack zásuvka (panelová, priechodná montáž)
• Rozmer konektora: 5.5 × 2.5 mm
• Modelové označenie: DC-220B
• Menovité napätie: 30 V
• Menovitý prúd: 0.5 A
• Izolačný odpor: ≥ 100 MΩ
• Prechodový odpor kontaktu: ≤ 0.03 Ω
• Životnosť: 5000 cyklov
• Dielektrická pevnosť: AC 50 V (50 Hz), 1 min
• Prevádzková teplota: -30 °C až +70 °C
• Montážny závit: M8
• Pripojenie: spájkovacie vývody

Funkcie a vlastnosti

• Upevnenie do panelu pomocou závitu a matice pre stabilnú mechanickú inštaláciu
• Prevedenie vhodné na priechodnú montáž do čelných panelov a skríň zariadení
• Spájkovacie kontakty pre priame pripojenie vodičov alebo osadenie do kabeláže
• Konštrukcia určená pre opakované pripájanie a odpájanie napájacieho konektora

Ideálne pre

• Napájacie vstupy elektronických zariadení s DC adaptérom
• Priemyselné a laboratórne prístroje, riadiace jednotky a testovacie prípravky
• DIY projekty a zákazková elektronika s montážou konektora do panelu

Obsah balenia

• 1× panelová DC zásuvka 5.5×2.5 mm + upevňovacie matice

Prečo zvoliť tento produkt

• Mechanicky pevné uchytenie do panelu cez závit M8
• Štandardizovaný rozmer 5.5×2.5 mm pre kompatibilitu so zodpovedajúcimi DC vidlicami

Pokyny na inštaláciu a prevádzku

• Pred montážou overte rozmery otvoru v paneli a kompatibilitu s hrúbkou materiálu.
• Pri spájkovaní používajte primeranú teplotu a dobu ohrevu, aby nedošlo k poškodeniu izolantov konektora.
• Pred uvedením do prevádzky overte polaritu zapojenia podľa použitého napájacieho zdroja a zariadenia.

Bezpečnostné upozornenie

• Produkt je určený pre nízkonapäťové DC aplikácie; neprekračujte menovité napätie a prúd.
• Inštaláciu vykonávajte pri odpojenom napájaní a zamedzte skratu na spájkovacích vývodoch.
