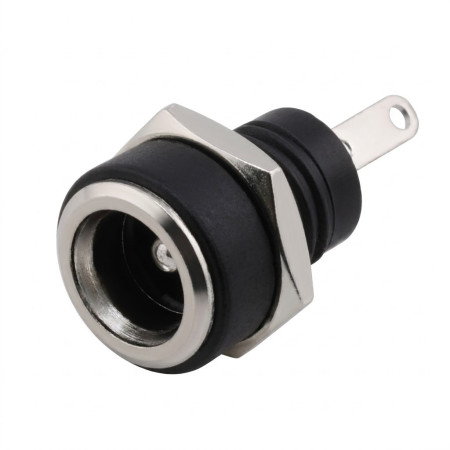

Conector de alimentare CC la panou (mufă) 5,5 × 2,5 mm

Priza de alimentare CC pentru montare prin panou este concepută pentru conectarea la rețea folosind adaptoare CC comune. Varianta de 5,5×2,5 mm este potrivită pentru dispozitivele care necesită o conexiune mecanică rezistentă și repetabilă a cablului de alimentare printr-un conector filetat.

Specificații tehnice

• Tip conector: mufă jack DC (panou, montare prin orificiu)
• Dimensiunea conectorului: 5,5 × 2,5 mm
• Număr model: DC-220B
• Tensiune nominală: 30V
• Curent nominal: 0,5 A
• Rezistență de izolație: ≥ 100 MΩ
• Rezistență de contact: ≤ 0,03 Ω
• Durată de viață: 5000 de cicluri
• Rigiditate dielectrică: AC 50 V (50 Hz), 1 min
• Temperatura de funcționare: -30°C până la +70°C
• Filet de montare: M8
• Conexiune: pini de lipire

Funcții și caracteristici

• Montare pe panou cu filet și piuliță pentru o instalare mecanică stabilă
• Design potrivit pentru montarea prin orificii de trecere în panouri frontale și dulapuri pentru echipamente
• Contacte de lipire pentru conectare directă prin cablu sau inserare în cablaj
• Conceput pentru conectarea și deconectarea repetată a conectorului de alimentare

Ideal pentru

• Intrări de alimentare pentru dispozitive electronice cu adaptor CC
• Instrumente industriale și de laborator, unități de control și dispozitive de testare
• Proiecte DIY și electronice personalizate cu conector de montare pe panou

Conținutul pachetului

• 1× priză DC pentru panou 5,5×2,5 mm + piuliță de fixare

De ce să alegeți acest produs?

• Fixare mecanică pe panou prin filet M8
• Dimensiune standardizată de 5,5 × 2,5 mm pentru compatibilitate cu mufele CC corespunzătoare

Instrucțiuni de instalare și utilizare

• Înainte de instalare, verificați dimensiunile deschiderii din panou și compatibilitatea cu grosimea materialului.
• La lipire, utilizați o temperatură și un timp de încălzire adecvate pentru a evita deteriorarea izolatorilor conectorilor.
• Înainte de punere în funcțiune, verificați polaritatea conexiunii în funcție de sursa de alimentare și de dispozitivul utilizat.

Notificare de siguranță

• Produsul este destinat aplicațiilor de curent continuu de joasă tensiune; nu depășiți tensiunea și curentul nominale.
• Efectuați instalarea cu alimentarea deconectată și evitați scurtcircuitele la bornele de lipire.
