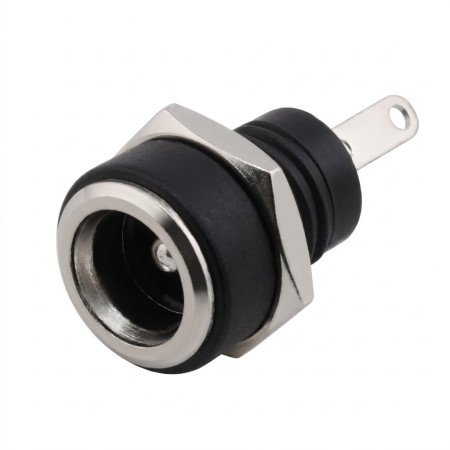

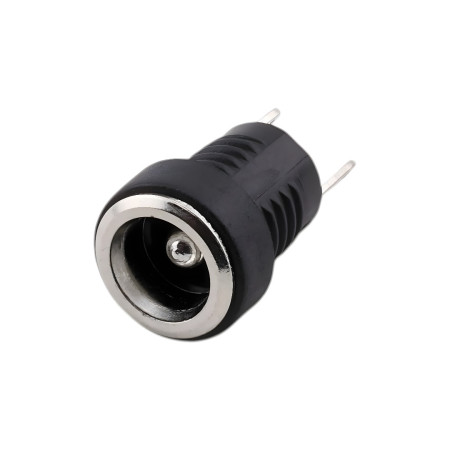

Gleichstromanschluss für die Frontplatte (Buchse) 5,5 × 2,5 mm

Die DC-Strombuchse für die Durchsteckmontage ist für den Stromanschluss mit gängigen DC-Netzteilen ausgelegt. Die Variante 5,5 × 2,5 mm eignet sich für Geräte, die eine mechanisch sichere und wiederholgenaue Verbindung des Stromkabels über einen Schraubanschluss erfordern.

Technische Spezifikationen

• Anschlusstyp: DC-Buchse (für Frontplattenmontage, Durchgangslochmontage)
• Steckergröße: 5,5 × 2,5 mm
• Modellnummer: DC-220B
• Nennspannung: 30 V
• Nennstrom: 0,5 A
• Isolationswiderstand: ≥ 100 MΩ
• Kontaktwiderstand: ≤ 0,03 Ω
• Lebensdauer: 5000 Zyklen
• Durchschlagsfestigkeit: Wechselstrom 50 V (50 Hz), 1 min
• Betriebstemperatur: -30 °C bis +70 °C
• Befestigungsgewinde: M8
• Anschluss: Lötstifte

Funktionen und Merkmale

• Montage an der Platte mit Gewinde und Mutter für eine stabile mechanische Installation
• Ausführung geeignet für die Durchgangslochmontage in Frontplatten und Geräteschränken.
• Lötkontakte für den direkten Drahtanschluss oder zum Einstecken in die Verkabelung
• Konzipiert für wiederholtes Anschließen und Trennen des Stromanschlusses

Ideal für

• Stromeingänge für elektronische Geräte mit DC-Adapter
• Industrie- und Laborinstrumente, Steuereinheiten und Prüfvorrichtungen
• DIY-Projekte und kundenspezifische Elektronik mit Einbaustecker

Packungsinhalt

• 1× DC-Buchse für Einbaurahmen 5,5×2,5 mm + Befestigungsmutter

Warum sollten Sie sich für dieses Produkt entscheiden?

• Mechanisch über ein M8-Gewinde an der Platte befestigt.
• Standardisierte Größe 5,5 × 2,5 mm für Kompatibilität mit entsprechenden DC-Steckern

Installations- und Bedienungsanleitung

• Vor der Installation prüfen Sie bitte die Abmessungen der Öffnung in der Platte und die Kompatibilität mit der Materialstärke.
• Beim Löten ist auf eine angemessene Temperatur und Heizzeit zu achten, um eine Beschädigung der Steckverbinderisolatoren zu vermeiden.
• Vor der Inbetriebnahme muss die Polarität des Anschlusses entsprechend dem verwendeten Netzteil und Gerät überprüft werden.

Sicherheitshinweis

• Das Produkt ist für Niederspannungs-Gleichstromanwendungen vorgesehen; die Nennspannung und der Nennstrom dürfen nicht überschritten werden.
• Die Installation muss bei abgeschalteter Stromversorgung erfolgen, um Kurzschlüsse an den Lötanschlüssen zu vermeiden.
