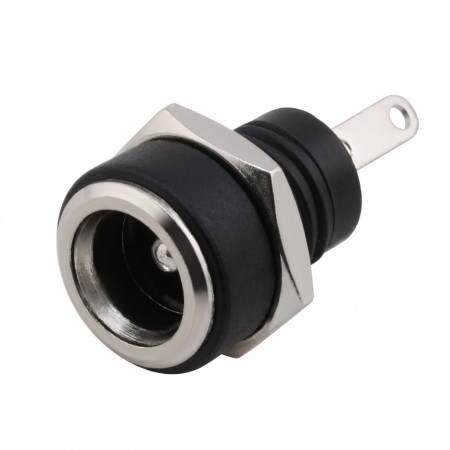

Connettore di alimentazione CC al pannello (presa) 5,5×2,5 mm

La presa di alimentazione CC da pannello per montaggio passante è progettata per il collegamento dell'alimentazione tramite adattatori CC comuni. La variante da 5,5×2,5 mm è adatta per dispositivi che richiedono un collegamento meccanicamente robusto e ripetibile del cavo di alimentazione tramite un connettore filettato.

Specifiche tecniche

• Tipo di connettore: presa jack CC (pannello, montaggio passante)
• Dimensioni del connettore: 5,5 × 2,5 mm
• Numero di modello: DC-220B
• Tensione nominale: 30 V
• Corrente nominale: 0,5 A
• Resistenza di isolamento: ≥ 100 MΩ
• Resistenza di contatto: ≤ 0,03 Ω
• Durata: 5000 cicli
• Rigidità dielettrica: CA 50 V (50 Hz), 1 min
• Temperatura di esercizio: da -30°C a +70°C
• Filettatura di montaggio: M8
• Collegamento: pin di saldatura

Funzioni e caratteristiche

• Montaggio a pannello con filettatura e dado per un'installazione meccanica stabile
• Design adatto per il montaggio passante nei pannelli frontali e negli armadi delle apparecchiature
• Contatti a saldare per il collegamento diretto dei cavi o l'inserimento nel cablaggio
• Progettato per la connessione e la disconnessione ripetute del connettore di alimentazione

Ideale per

• Ingressi di alimentazione per dispositivi elettronici con adattatore CC
• Strumenti industriali e di laboratorio, unità di controllo e dispositivi di prova
• Progetti fai da te ed elettronica personalizzata con connettore per montaggio a pannello

Contenuto della confezione

• 1× presa CC da pannello 5,5×2,5 mm + dado di fissaggio

Perché scegliere questo prodotto?

• Fissaggio meccanico al pannello tramite filettatura M8
• Dimensioni standardizzate 5,5×2,5 mm per compatibilità con le spine CC corrispondenti

Istruzioni per l'installazione e l'uso

• Prima dell'installazione, verificare le dimensioni dell'apertura nel pannello e la compatibilità con lo spessore del materiale.
• Durante la saldatura, utilizzare la temperatura e il tempo di riscaldamento appropriati per evitare di danneggiare gli isolanti del connettore.
• Prima della messa in funzione, verificare la polarità del collegamento in base all'alimentazione elettrica e al dispositivo utilizzato.

Avviso di sicurezza

• Il prodotto è destinato ad applicazioni CC a bassa tensione; non superare la tensione e la corrente nominali.
• Eseguire l'installazione con l'alimentazione scollegata ed evitare cortocircuiti sui terminali di saldatura.
