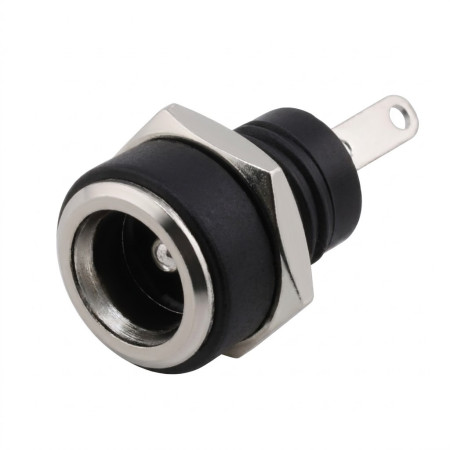

Złącze zasilania DC do panelu (gniazdo) 5,5×2,5 mm

Gniazdo zasilania DC do montażu przelotowego jest przeznaczone do podłączenia zasilania za pomocą popularnych adapterów DC. Wersja 5,5 × 2,5 mm nadaje się do urządzeń wymagających wytrzymałego mechanicznie i powtarzalnego połączenia przewodu zasilającego za pomocą złącza gwintowanego.

Dane techniczne

• Typ złącza: gniazdo DC (montaż panelowy, przewlekany)
• Rozmiar złącza: 5,5 × 2,5 mm
• Numer modelu: DC-220B
• Napięcie znamionowe: 30V
• Prąd znamionowy: 0,5 A
• Rezystancja izolacji: ≥ 100 MΩ
• Rezystancja styku: ≤ 0,03 Ω
• Żywotność: 5000 cykli
• Wytrzymałość dielektryczna: AC 50 V (50 Hz), 1 min
• Temperatura pracy: -30°C do +70°C
• Gwint montażowy: M8
• Połączenie: piny lutownicze

Funkcje i cechy

• Montaż panelowy za pomocą gwintu i nakrętki zapewniający stabilną instalację mechaniczną
• Konstrukcja przystosowana do montażu przelotowego w panelach przednich i szafach na urządzenia
• Styki lutownicze do bezpośredniego podłączenia przewodów lub włożenia do instalacji elektrycznej
• Przeznaczony do wielokrotnego podłączania i odłączania złącza zasilania

Idealny dla

• Wejścia zasilania urządzeń elektronicznych z adapterem DC
• Przyrządy przemysłowe i laboratoryjne, jednostki sterujące i urządzenia testowe
• Projekty DIY i niestandardowa elektronika ze złączem montowanym na panelu

Zawartość opakowania

• 1× gniazdo DC panelowe 5,5×2,5 mm + nakrętka mocująca

Dlaczego warto wybrać ten produkt?

• Mocowany mechanicznie do panelu za pomocą gwintu M8
• Standaryzowany rozmiar 5,5×2,5 mm zapewniający kompatybilność z odpowiednimi wtyczkami DC

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić wymiary otworu w panelu i jego zgodność z grubością materiału.
• Podczas lutowania należy stosować odpowiednią temperaturę i czas nagrzewania, aby nie uszkodzić izolatorów złącza.
• Przed uruchomieniem należy sprawdzić biegunowość podłączenia w zależności od rodzaju zasilania i używanego urządzenia.

Informacja o bezpieczeństwie

• Produkt przeznaczony jest do zastosowań w urządzeniach niskonapięciowych prądu stałego. Nie należy przekraczać znamionowego napięcia i prądu.
• Instalację należy przeprowadzać przy odłączonym zasilaniu, unikając zwarć na zaciskach lutowniczych.
