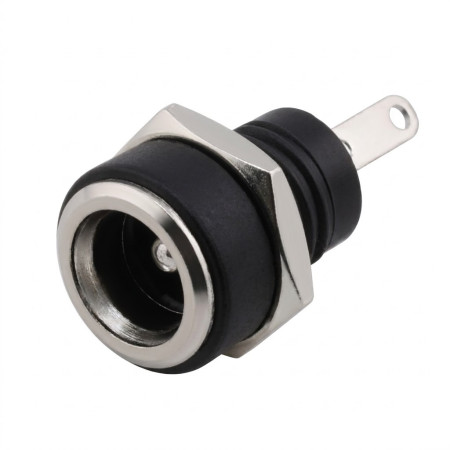

Conector de alimentación CC al panel (toma) 5,5×2,5 mm

La toma de corriente CC para panel, para montaje a través del panel, está diseñada para la conexión de alimentación mediante adaptadores de CC comunes. La variante de 5,5 × 2,5 mm es adecuada para dispositivos que requieren una conexión mecánicamente resistente y repetible del cable de alimentación mediante un conector roscado.

Especificaciones técnicas

• Tipo de conector: Toma de CC (panel, montaje mediante orificio pasante)
• Tamaño del conector: 5,5 × 2,5 mm
• Número de modelo: DC-220B
• Tensión nominal: 30 V
• Corriente nominal: 0,5 A
• Resistencia de aislamiento: ≥ 100 MΩ
• Resistencia de contacto: ≤ 0,03 Ω
• Vida útil: 5000 ciclos
• Rigidez dieléctrica: CA 50 V (50 Hz), 1 min
• Temperatura de funcionamiento: -30°C a +70°C
• Rosca de montaje: M8
• Conexión: pines de soldadura

Funciones y características

• Montaje en panel con rosca y tuerca para una instalación mecánica estable
• Diseño adecuado para montaje mediante orificios pasantes en paneles frontales y armarios de equipos.
• Contactos de soldadura para conexión directa de cables o inserción en el cableado
• Diseñado para la conexión y desconexión repetida del conector de alimentación.

Ideal para

• Entradas de alimentación para dispositivos electrónicos con adaptador de CC
• Instrumentos industriales y de laboratorio, unidades de control y accesorios de prueba
• Proyectos de bricolaje y electrónica personalizada con conector de montaje en panel

Contenido del paquete

• 1 × toma de CC de panel de 5,5 × 2,5 mm + tuerca de fijación

¿Por qué elegir este producto?

• Fijado mecánicamente al panel mediante rosca M8
• Tamaño estandarizado de 5,5 × 2,5 mm para compatibilidad con los enchufes de CC correspondientes

Instrucciones de instalación y funcionamiento

• Antes de la instalación, verificar las dimensiones de la abertura en el panel y la compatibilidad con el espesor del material.
• Al soldar, utilice la temperatura y el tiempo de calentamiento adecuados para evitar dañar los aisladores del conector.
• Antes de la puesta en servicio, comprobar la polaridad de la conexión según la alimentación y el dispositivo utilizado.

Aviso de seguridad

• El producto está diseñado para aplicaciones de CC de bajo voltaje; no exceda el voltaje y la corriente nominales.
• Realizar la instalación con la alimentación desconectada y evitar cortocircuitos en los terminales de soldadura.
