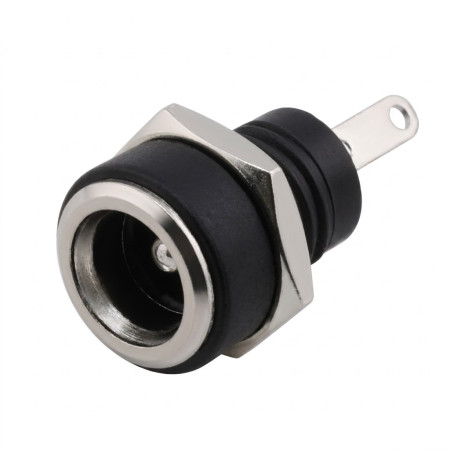

Tasavirtaliitin paneeliin (pistorasia) 5,5 × 2,5 mm

Läpivientiin tarkoitettu paneelin tasavirtapistorasia on suunniteltu virtaliitäntään yleisten tasavirtasovittimien avulla. 5,5 × 2,5 mm:n versio sopii laitteille, jotka vaativat mekaanisesti vahvan ja toistettavan virtajohdon liitännän kierreliittimen kautta.

Tekniset tiedot

• Liittimen tyyppi: DC-jakkiliitin (paneeliin, läpireikäasennus)
• Liittimen koko: 5,5 × 2,5 mm
• Mallinumero: DC-220B
• Nimellisjännite: 30V
• Nimellisvirta: 0,5 A
• Eristysresistanssi: ≥ 100 MΩ
• Kosketusvastus: ≤ 0,03 Ω
• Elinikä: 5000 sykliä
• Läpilyöntilujuus: AC 50 V (50 Hz), 1 min
• Käyttölämpötila: -30°C - +70°C
• Kiinnityskierre: M8
• Liitäntä: juotosnastat

Toiminnot ja ominaisuudet

• Paneelikiinnitys kierteillä ja mutterilla vakaata mekaanista asennusta varten
• Rakenne soveltuu läpireikäasennukseen etupaneeleihin ja laitekaappeihin
• Juotosliittimet suoraan johtojen liitäntään tai johdotukseen asentamiseen
• Suunniteltu virtaliittimen toistuvaan kytkemiseen ja irrottamiseen

Ihanteellinen

• Virtalähteet elektronisille laitteille, joissa on tasavirtasovitin
• Teollisuus- ja laboratoriolaitteet, ohjausyksiköt ja testauslaitteet
• Tee-se-itse-projektit ja räätälöity elektroniikka paneeliasennusliittimellä

Pakkauksen sisältö

• 1× paneelin DC-pistorasia 5,5×2,5 mm + kiinnitysmutteri

Miksi valita tämä tuote?

• Mekaanisesti kiinnitetty paneeliin M8-kierteellä
• Standardoitu koko 5,5 × 2,5 mm yhteensopivuuden takaamiseksi vastaavien tasavirtaliittimien kanssa

Asennus- ja käyttöohjeet

• Ennen asennusta tarkista paneelin aukon mitat ja yhteensopivuus materiaalin paksuuden kanssa.
• Juottaessasi käytä sopivaa lämpötilaa ja lämmitysaikaa, jotta liittimen eristeet eivät vaurioidu.
• Ennen käyttöönottoa tarkista liitännän napaisuus käytetyn virtalähteen ja laitteen mukaan.

Turvallisuushuomautus

• Tuote on tarkoitettu matalajännitteisiin tasavirtasovelluksiin; älä ylitä nimellisjännitettä ja -virtaa.
• Suorita asennus virta katkaistuna ja vältä oikosulkuja juotosliittimissä.
