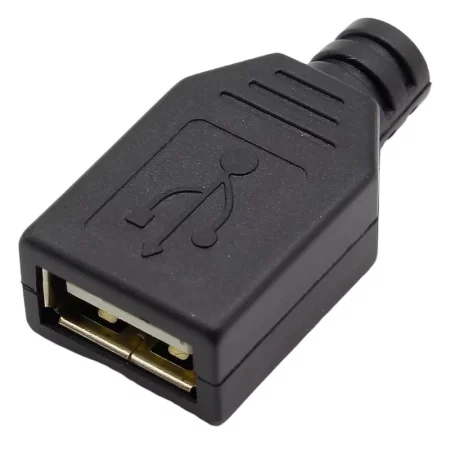

USB-liitin tyyppi A, johdollinen, naaras

USB-tyypin A naaraskaapeliliitin on suunniteltu kiinnitettäväksi kaapeliin juottamalla. Se soveltuu virta- tai data-USB-linjojen valmistukseen, korjaukseen ja muokkaamiseen, kun tarvitaan kompakti ja mekaanisesti suojattu pääte. Rakenne koostuu 4-nastaisesta liittimestä ja mustasta muovikannesta, jotka kokoonpanon jälkeen luovat kompaktin yksikön yleisiin pienjännitesovelluksiin.

Tekniset tiedot

• Liittimen tyyppi: USB-tyyppi A
• Design: nainen
• Nastojen lukumäärä: 4
• Kokoonpano: juottamalla johtoihin
• Kokoonpano: 4-nastainen USB-liitin + musta muovikansi
• Nimellisjännite: 5V
• Nimellisvirta: 2 A
• Työtaajuus: matalataajuinen käyttö
• Kaapelin sisääntulon halkaisija: 3,2 mm
• Kotelon väri: musta

Toiminnot ja ominaisuudet

• Suunniteltu naaraspuolisen A-tyypin USB-kaapeliliittimen kokoamiseen
• 4-nastainen liitäntä vastaa standardia USB Type A -liitäntää
• Muovisuojus suojaa juotosliitoksia ja parantaa liittimien mekaanista kestävyyttä
• Sopii virta- ja dataliitäntöihin USB 5 V -sovelluksissa
• Kompakti muotoilu mahdollistaa käytön sekä kaapeloinnin tuotannossa että huollossa
• Kokoaminen koostuu johtojen juottamisesta ja kannen kiinnittämisestä paikoilleen.

Ihanteellinen

• USB-kaapeleiden valmistus ja korjaus
• USB-virtalähteellä tai -tiedonsiirrolla varustettujen elektronisten laitteiden huolto
• Prototyyppien ja kehityksen työpaikat
• Räätälöidyt kaapelien lyhennykset ja yksittäiset kaapelikokoonpanot
• Matalajännitteiset 5 V:n sovellukset USB Type A -liittimellä

Pakkauksen sisältö

• 1 x USB-liitin tyyppi A, naaras, 4-pinninen

Miksi valita tämä tuote?

• Standardi USB Type A -naaras laajan yhteensopivuuden takaamiseksi
• Juotostekniikka mahdollistaa vankan ja luotettavan sähköliitännän
• Yksinkertainen muotoilu, sopii kokoonpanoon ja korjaukseen
• Muovisuojus suojaa liitosta mekaaniselta rasitukselta
• Sopiva ratkaisu teknisiin sovelluksiin, jotka vaativat räätälöityä kaapelikokoonpanoa

Asennus- ja käyttöohjeet

• Ennen kokoamista tarkista yksittäisten johtimien oikea kytkentä liittimen koskettimiin.
• Juota johdot ottaen huomioon virran napaisuuden ja datanastojen oikean liitännän.
• Kun juottaminen on valmis, asenna ja sulje muovisuojus niin, että liitännät ovat mekaanisesti suojattuja.
• Oikean toiminnan varmistamiseksi suosittelemme käyttämään 3,2 mm:n tuloon sopivan halkaisijan omaavaa kaapelia.
• Tuote on suunniteltu pienjännitteisille USB-piireille, joiden jännite on 5 V.
