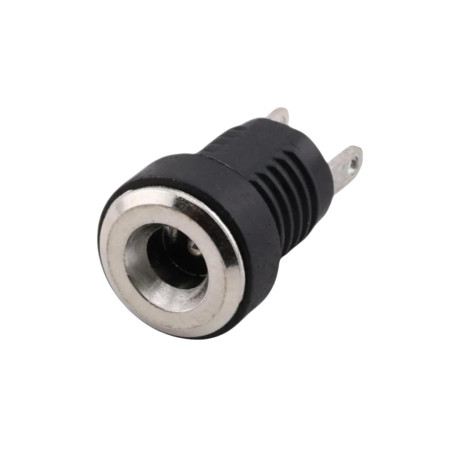

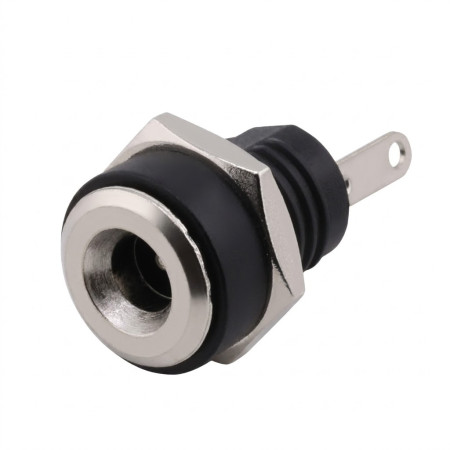

Tasavirtaliitin paneeliin (pistorasia) 3,5 × 1,35 mm

Paneeliin asennettava tasavirtapistorasia laitteiden tasajännitteen syöttämiseen. 3,5 × 1,35 mm:n versio sopii kompakteihin virtalähteisiin ja sovelluksiin, joissa on pienempi virrankulutus ja joissa vaaditaan paneeliasennusta ja juotosliittimien käyttöä johtimien kanssa.

Tekniset tiedot

• Liittimen tyyppi: Tasavirtapistoke (naaras), paneeliasennus
• Liittimen koko: 3,5 × 1,35 mm
• Mallinumero: DC-220B
• Nimellisjännite: 30 V DC
• Nimellisvirta: 0,5 A
• Kiinnityskierre: M8.0 × 0.75
• Läpilyöntilujuus: AC 50 V (50 Hz), 1 minuutti
• Kosketusvastus: ≤ 0,03 Ω
• Eristysresistanssi: ≥ 100 MΩ
• Elinikä: 5000 sykliä
• Käyttölämpötila: -30°C - +70°C

Toiminnot ja ominaisuudet

• Paneelikiinnitys kierteillä ja mutterilla mekaanisesti vakaata asennusta varten
• Juotosliittimet johtojen tai kaapelointien kytkemiseen laitteen sisällä
• Kompakti muotoilu sopii pienemmille laitteille ja tehonsyötöille

Ihanteellinen

• Pienten elektronisten laitteiden virtalähteet
• Tee-se-itse-elektroniikka, prototyypit ja huoltokorjaukset
• Läpiviennit tasavirtalähteelle pienjännitekeskuksissa ja -kaapeissa

Pakkauksen sisältö

• 1× paneelin DC-pistorasia 3,5 × 1,35 mm + kiinnitysmutteri

Miksi valita tämä tuote?

• Standardoitu koko 3,5 × 1,35 mm yhteensopivuuden takaamiseksi vastaavien tasavirtaliittimien kanssa
• Paneelikiinnitys M8.0 × 0.75 -kierteellä kiinteään asennukseen

Asennus- ja käyttöohjeet

• Ennen asennusta tarkista vastakappaleen (tasavirtapistoke) koko (3,5 × 1,35 mm) ja mekaaninen yhteensopivuus paneelin kanssa.
• Kun juotat liittimiä, valitse menetelmä ja lämpötila siten, etteivät liittimen eristeet vaurioidu.
• Asennuksen jälkeen tarkista mutterin kireys ja johdotuksen vedonpoisto.

Turvallisuushuomautus

• Tuote on suunniteltu tasavirtalähteelle nimellisjännitteen ja -virran rajoissa; parametrien ylittäminen voi johtaa ylikuumenemiseen tai vikaantumiseen.
• Suorita asennus virtalähteen ollessa irrotettuna ja tarkista liitännän jälkeen koko kokoonpanon napaisuus ja oikea toiminta.
