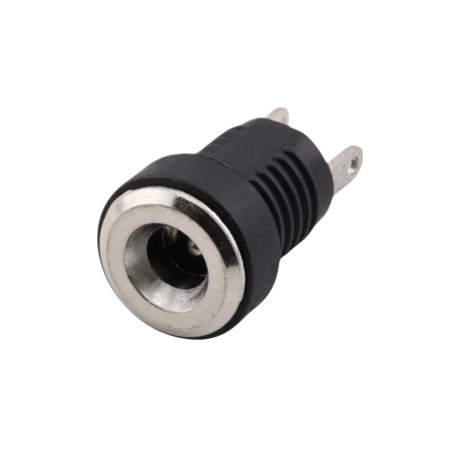

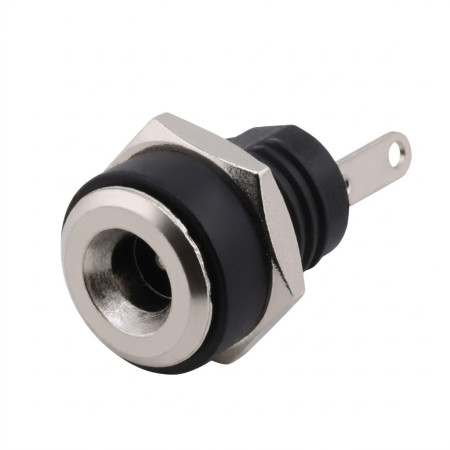

Złącze zasilania DC do panelu (gniazdo) 3,5×1,35 mm

Gniazdo zasilania DC panelowe do zasilania urządzeń napięciem stałym. Wersja 3,5×1,35 mm nadaje się do kompaktowych zasilaczy i aplikacji o niższym poborze prądu, gdzie wymagany jest montaż panelowy i podłączenie przewodów za pomocą zacisków lutowniczych.

Dane techniczne

• Typ złącza: gniazdo zasilania DC (żeńskie), montaż panelowy
• Rozmiar złącza: 3,5 × 1,35 mm
• Numer modelu: DC-220B
• Napięcie znamionowe: 30 V DC
• Prąd znamionowy: 0,5 A
• Gwint montażowy: M8,0 × 0,75
• Wytrzymałość dielektryczna: prąd przemienny 50 V (50 Hz), 1 minuta
• Rezystancja styku: ≤ 0,03 Ω
• Rezystancja izolacji: ≥ 100 MΩ
• Żywotność: 5000 cykli
• Temperatura pracy: -30°C do +70°C

Funkcje i cechy

• Montaż panelowy za pomocą gwintu i nakrętki zapewniający stabilność mechaniczną
• Zaciski lutownicze do podłączania przewodów lub okablowania wewnątrz urządzenia
• Kompaktowa konstrukcja odpowiednia do mniejszych urządzeń i wejść zasilania

Idealny dla

• Wejścia zasilania dla małych urządzeń elektronicznych
• Elektronika DIY, prototypy i naprawy serwisowe
• Przepusty panelowe do zasilania prądem stałym w rozdzielnicach i szafach niskiego napięcia

Zawartość opakowania

• 1× gniazdo DC panelowe 3,5 × 1,35 mm + nakrętka mocująca

Dlaczego warto wybrać ten produkt?

• Standaryzowany rozmiar 3,5 × 1,35 mm zapewniający kompatybilność z odpowiednimi wtyczkami DC
• Montaż panelowy z gwintem M8,0 × 0,75 do montażu stałego

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić wymiary elementu współpracującego (wtyczka DC) 3,5 × 1,35 mm i jego zgodność mechaniczną z panelem.
• Przy lutowaniu zacisków należy dobrać taką procedurę i temperaturę, aby nie uszkodzić izolatora złącza.
• Po montażu należy sprawdzić dokręcenie nakrętki oraz odciążenie okablowania.

Informacja o bezpieczeństwie

• Produkt przeznaczony jest do zasilania prądem stałym w granicach znamionowego napięcia i prądu; przekroczenie parametrów może spowodować przegrzanie lub awarię.
• Instalację należy przeprowadzać przy odłączonym zasilaniu i po podłączeniu sprawdzić biegunowość oraz poprawność działania całego podzespołu.
