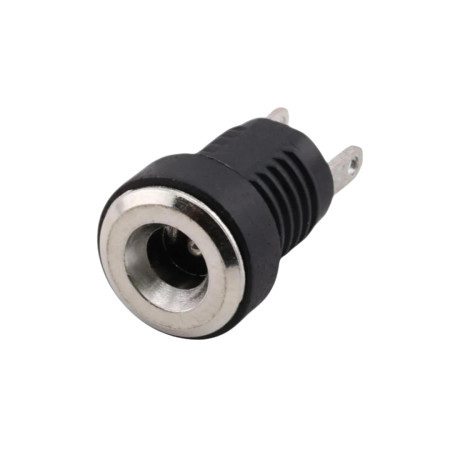

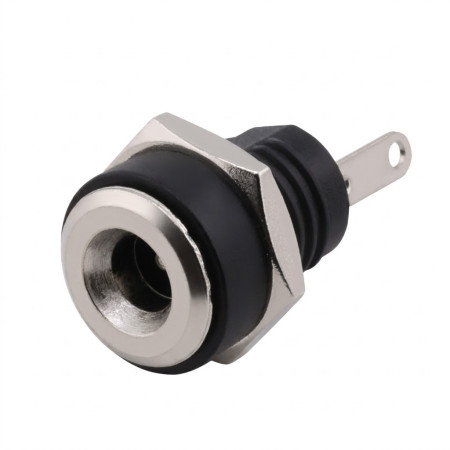

Gleichstromanschluss für die Frontplatte (Buchse) 3,5 × 1,35 mm

Gleichstrom-Einbaubuchse zur Versorgung von Geräten mit Gleichspannung. Die Ausführung 3,5 × 1,35 mm eignet sich für kompakte Netzteile und Anwendungen mit geringem Stromverbrauch, bei denen eine Einbau- und Verdrahtungsmontage mittels Lötklemmen erforderlich ist.

Technische Spezifikationen

• Anschlusstyp: DC-Strombuchse (weiblich), Einbau
• Steckergröße: 3,5 × 1,35 mm
• Modellnummer: DC-220B
• Nennspannung: 30 V DC
• Nennstrom: 0,5 A
• Befestigungsgewinde: M8,0 × 0,75
• Durchschlagsfestigkeit: Wechselstrom 50 V (50 Hz), 1 Minute
• Kontaktwiderstand: ≤ 0,03 Ω
• Isolationswiderstand: ≥ 100 MΩ
• Lebensdauer: 5000 Zyklen
• Betriebstemperatur: -30 °C bis +70 °C

Funktionen und Merkmale

• Plattenmontage mit Gewinde und Mutter für mechanisch stabile Befestigung
• Lötanschlüsse zum Verbinden von Drähten oder Kabeln im Inneren des Geräts
• Kompaktes Design, geeignet für kleinere Geräte und Leistungsaufnahmen.

Ideal für

• Stromanschlüsse für kleine elektronische Geräte
• Elektronik-Bastelprojekte, Prototypenbau und Reparaturen
• Kabeldurchführungen für Gleichstromversorgungen in Niederspannungs-Schaltanlagen und -Schränken

Packungsinhalt

• 1× DC-Einbaubuchse 3,5 × 1,35 mm + Befestigungsmutter

Warum sollten Sie sich für dieses Produkt entscheiden?

• Standardisierte Größe 3,5 × 1,35 mm für Kompatibilität mit entsprechenden DC-Steckern
• Einbauversion mit M8,0 × 0,75 Gewinde zur festen Montage

Installations- und Bedienungsanleitung

• Vor der Installation prüfen Sie bitte die Größe des Gegenstücks (DC-Stecker) 3,5 × 1,35 mm und die mechanische Kompatibilität mit dem Panel.
• Beim Löten der Anschlüsse ist das Verfahren und die Temperatur so zu wählen, dass die Isolierung des Steckers nicht beschädigt wird.
• Überprüfen Sie nach der Installation den festen Sitz der Mutter und die Zugentlastung der Verkabelung.

Sicherheitshinweis

• Das Produkt ist für die Stromversorgung mit Gleichstrom innerhalb der Grenzen der Nennspannung und des Nennstroms ausgelegt; eine Überschreitung der Parameter kann zu Überhitzung oder Ausfall führen.
• Die Installation sollte bei abgeschalteter Stromversorgung erfolgen. Nach dem Anschließen der Stromversorgung sind die Polarität und die korrekte Funktion der gesamten Baugruppe zu überprüfen.
