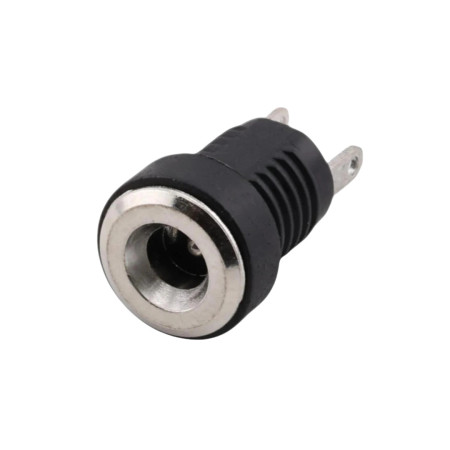

DC priključak za napajanje na ploču (utičnica) 3,5 × 1,35 mm

Utičnica za istosmjerno napajanje uređaja s istosmjernim naponom. Varijanta 3,5 × 1,35 mm prikladna je za kompaktne adaptere za napajanje i primjene s nižom potrošnjom struje, gdje je potrebna montaža na ploču i spajanje žica pomoću lemnih terminala.

Tehničke specifikacije

• Vrsta konektora: DC utičnica (ženska), montaža na ploču
• Veličina konektora: 3,5 × 1,35 mm
• Broj modela: DC-220B
• Nazivni napon: 30 V istosmjerne struje
• Nazivna struja: 0,5 A
• Navoj za montažu: M8,0 × 0,75
• Dielektrična čvrstoća: AC 50 V (50 Hz), 1 minuta
• Otpor kontakta: ≤ 0,03 Ω
• Otpor izolacije: ≥ 100 MΩ
• Vijek trajanja: 5000 ciklusa
• Radna temperatura: -30°C do +70°C

Funkcije i značajke

• Montaža na ploču s navojem i maticom za mehanički stabilnu montažu
• Lemni terminali za spajanje žica ili kablova unutar uređaja
• Kompaktni dizajn pogodan za manje uređaje i manje ulazne snage

Idealno za

• Ulazi za napajanje za male elektroničke uređaje
• DIY elektronika, prototipovi i servisni popravci
• Uvodnice za panele za istosmjerno napajanje u niskonaponskim razvodnim pločama i ormarima

Sadržaj paketa

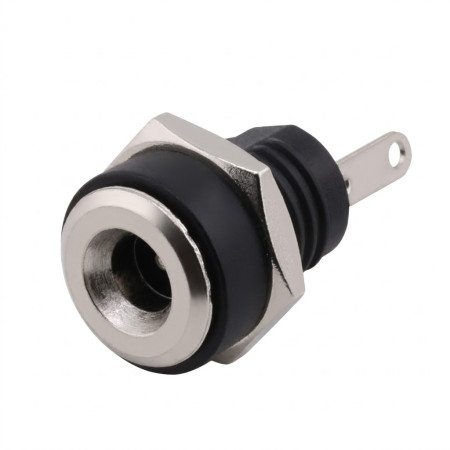

• 1× DC utičnica za ploču 3,5 × 1,35 mm + matica za pričvršćivanje

Zašto odabrati ovaj proizvod?

• Standardizirana veličina 3,5 × 1,35 mm za kompatibilnost s odgovarajućim DC utikačima
• Montaža na ploču s navojem M8,0 × 0,75 za fiksnu montažu

Upute za instalaciju i uporabu

• Prije instalacije provjerite veličinu odgovarajućeg dijela (DC utikača) 3,5 × 1,35 mm i mehaničku kompatibilnost s pločom.
• Prilikom lemljenja priključaka, odaberite postupak i temperaturu kako ne biste oštetili izolator konektora.
• Nakon ugradnje provjerite zategnutost matice i vlačno rasterećenje ožičenja.

Sigurnosna obavijest

• Proizvod je dizajniran za istosmjerno napajanje unutar granica nazivnog napona i struje; prekoračenje parametara može dovesti do pregrijavanja ili kvara.
• Instalaciju izvršite s isključenim napajanjem, a nakon spajanja provjerite polaritet i ispravan rad cijelog sklopa.
