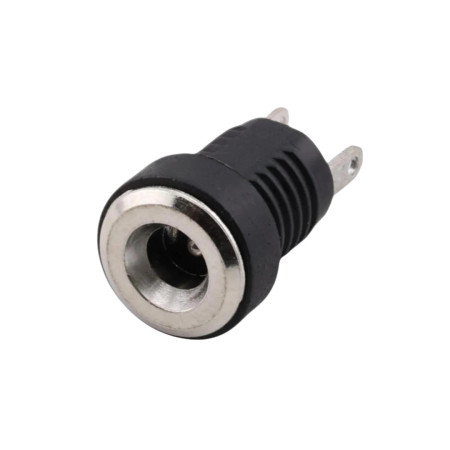

Connettore di alimentazione CC al pannello (presa) 3,5×1,35 mm

Presa di alimentazione CC da pannello per l'alimentazione di tensione CC ai dispositivi. La variante da 3,5×1,35 mm è adatta per adattatori di alimentazione compatti e applicazioni con basso consumo di corrente, dove è richiesto il montaggio a pannello e il collegamento dei cavi tramite terminali a saldare.

Specifiche tecniche

• Tipo di connettore: presa di alimentazione CC (femmina), montaggio a pannello
• Dimensioni del connettore: 3,5 × 1,35 mm
• Numero di modello: DC-220B
• Tensione nominale: 30 V CC
• Corrente nominale: 0,5 A
• Filettatura di montaggio: M8.0 × 0.75
• Rigidità dielettrica: CA 50 V (50 Hz), 1 minuto
• Resistenza di contatto: ≤ 0,03 Ω
• Resistenza di isolamento: ≥ 100 MΩ
• Durata: 5000 cicli
• Temperatura di esercizio: da -30°C a +70°C

Funzioni e caratteristiche

• Montaggio a pannello con filettatura e dado per un montaggio meccanicamente stabile
• Terminali di saldatura per il collegamento di fili o cavi all'interno del dispositivo
• Design compatto adatto a dispositivi e ingressi di alimentazione più piccoli

Ideale per

• Ingressi di alimentazione per piccoli dispositivi elettronici
• Elettronica fai da te, prototipi e riparazioni di servizio
• Passacavi per alimentazione CC in quadri elettrici e armadi a bassa tensione

Contenuto della confezione

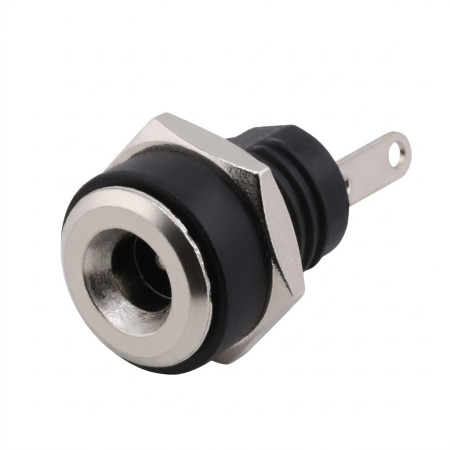

• 1× presa CC da pannello 3,5 × 1,35 mm + dado di fissaggio

Perché scegliere questo prodotto?

• Dimensioni standardizzate 3,5 × 1,35 mm per la compatibilità con le spine CC corrispondenti
• Montaggio a pannello con filettatura M8,0 × 0,75 per montaggio fisso

Istruzioni per l'installazione e l'uso

• Prima dell'installazione, verificare le dimensioni del pezzo di accoppiamento (spina CC) 3,5 × 1,35 mm e la compatibilità meccanica con il pannello.
• Quando si saldano i terminali, scegliere la procedura e la temperatura in modo da non danneggiare l'isolante del connettore.
• Dopo l'installazione, controllare il serraggio del dado e il fissaggio del cablaggio.

Avviso di sicurezza

• Il prodotto è progettato per l'alimentazione in corrente continua entro i limiti della tensione e della corrente nominali; il superamento dei parametri può causare surriscaldamento o guasti.
• Eseguire l'installazione con l'alimentazione elettrica scollegata e, dopo il collegamento, verificare la polarità e il corretto funzionamento dell'intero gruppo.
