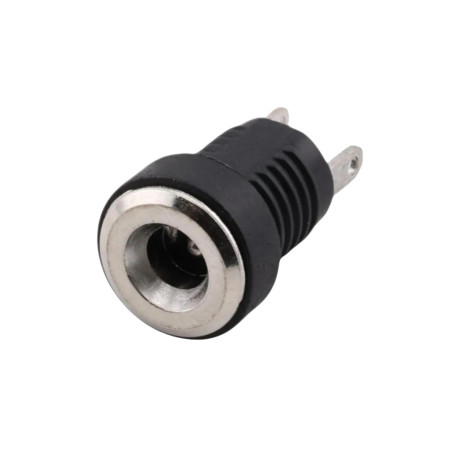

DC-strømstik til panelet (stikkontakt) 3,5 × 1,35 mm

Panel DC-strømstik til forsyning af DC-spænding til enheder. 3,5×1,35 mm-varianten er velegnet til kompakte strømadaptere og applikationer med lavere strømforbrug, hvor panelmontering og ledningstilslutning ved hjælp af loddeterminaler er påkrævet.

Tekniske specifikationer

• Stiktype: DC-strømstik (hun), panelmontering
• Stikstørrelse: 3,5 × 1,35 mm
• Modelnummer: DC-220B
• Nominel spænding: 30 V DC
• Nominel strøm: 0,5 A
• Monteringsgevind: M8,0 × 0,75
• Dielektrisk styrke: AC 50 V (50 Hz), 1 minut
• Kontaktmodstand: ≤ 0,03 Ω
• Isolationsmodstand: ≥ 100 MΩ
• Levetid: 5000 cyklusser
• Driftstemperatur: -30°C til +70°C

Funktioner og egenskaber

• Panelmontering med gevind og møtrik for mekanisk stabil montering
• Loddeterminaler til tilslutning af ledninger eller kabler inde i enheden
• Kompakt design egnet til mindre enheder og strømforsyninger

Ideel til

• Strømindgange til små elektroniske enheder
• Gør-det-selv elektronik, prototyper og servicereparationer
• Panelgennemføringer til DC-strømforsyning i lavspændingstavler og -skabe

Pakkens indhold

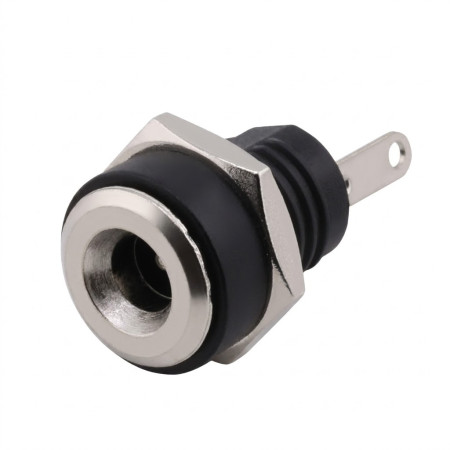

• 1× DC-panelstik 3,5 × 1,35 mm + fastgørelsesmøtrik

Hvorfor vælge dette produkt?

• Standardiseret størrelse 3,5 × 1,35 mm for kompatibilitet med tilsvarende DC-stik
• Panelmontering med M8,0 × 0,75 gevind til fast montering

Installations- og betjeningsvejledning

• Før installation skal størrelsen på modstykket (DC-stikket) 3,5 × 1,35 mm og den mekaniske kompatibilitet med panelet kontrolleres.
• Når du lodder terminalerne, skal du vælge en procedure og temperatur, så stikkets isolator ikke beskadiges.
• Efter installationen skal du kontrollere møtrikkens tilspænding og ledningernes trækaflastning.

Sikkerhedsmeddelelse

• Produktet er designet til jævnstrømsforsyning inden for grænserne af den nominelle spænding og strøm; overskridelse af parametrene kan føre til overophedning eller fejl.
• Udfør installationen med strømforsyningen frakoblet, og efter tilslutning skal du kontrollere polariteten og den korrekte funktion af hele enheden.
