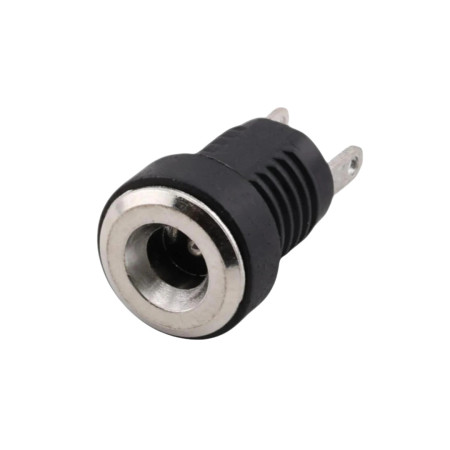

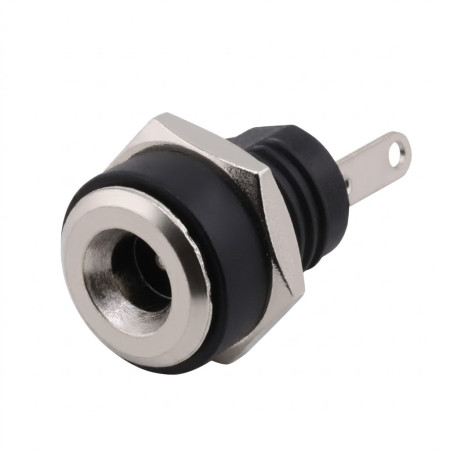

Connecteur d'alimentation CC au panneau (prise) 3,5 × 1,35 mm

Prise d'alimentation CC pour panneau, destinée à alimenter les appareils en tension continue. Le modèle 3,5 × 1,35 mm est adapté aux adaptateurs secteur compacts et aux applications à faible consommation, nécessitant un montage sur panneau et un raccordement par bornes à souder.

Spécifications techniques

• Type de connecteur : prise d’alimentation CC (femelle), montage sur panneau
• Dimensions du connecteur : 3,5 × 1,35 mm
• Numéro de modèle : DC-220B
• Tension nominale : 30 V CC
• Courant nominal : 0,5 A
• Filetage de montage : M8,0 × 0,75
• Rigidité diélectrique : CA 50 V (50 Hz), 1 minute
• Résistance de contact : ≤ 0,03 Ω
• Résistance d'isolement : ≥ 100 MΩ
• Durée de vie : 5000 cycles
• Température de fonctionnement : -30 °C à +70 °C

Fonctions et caractéristiques

• Montage sur panneau avec filetage et écrou pour une fixation mécaniquement stable
• Bornes à souder pour connecter les fils ou les câbles à l'intérieur de l'appareil
• Conception compacte adaptée aux appareils et aux entrées d'alimentation plus petits.

Idéal pour

• Alimentations pour petits appareils électroniques
• Électronique DIY, prototypes et réparations
• Passe-câbles pour alimentation CC dans les tableaux et armoires basse tension

Contenu de l'emballage

• 1 prise CC de panneau 3,5 × 1,35 mm + écrou de fixation

Pourquoi choisir ce produit ?

• Taille standardisée 3,5 × 1,35 mm pour la compatibilité avec les fiches CC correspondantes
• Montage sur panneau avec filetage M8.0 × 0.75 pour montage fixe

Instructions d'installation et d'utilisation

• Avant l'installation, vérifiez la taille de la pièce d'accouplement (fiche CC) 3,5 × 1,35 mm et la compatibilité mécanique avec le panneau.
• Lors du soudage des bornes, choisissez la procédure et la température de manière à ne pas endommager l'isolant du connecteur.
• Après l'installation, vérifiez le serrage de l'écrou et le dispositif anti-traction du câblage.

Avis de sécurité

• Ce produit est conçu pour une alimentation en courant continu dans les limites de la tension et du courant nominaux ; le dépassement de ces paramètres peut entraîner une surchauffe ou une panne.
• Procédez à l'installation avec l'alimentation électrique débranchée et, après le branchement, vérifiez la polarité et le bon fonctionnement de l'ensemble.
