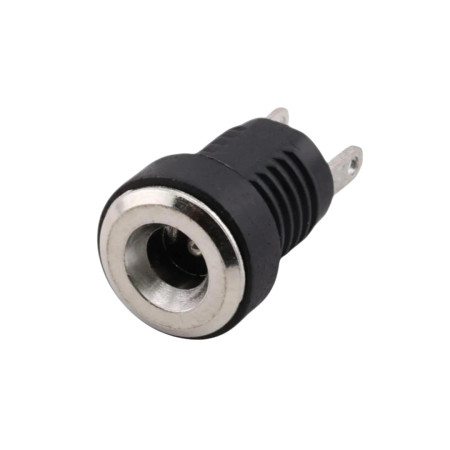

DC tápcsatlakozó a panelhez (aljzat) 3,5 × 1,35 mm

Panelre szerelhető egyenáramú tápaljzat eszközök egyenfeszültségének biztosítására. A 3,5 × 1,35 mm-es változat kompakt tápegységekhez és alacsonyabb áramfogyasztású alkalmazásokhoz alkalmas, ahol panelre szerelés és forrasztós csatlakozókkal történő vezetékezés szükséges.

Műszaki adatok

• Csatlakozó típusa: DC tápcsatlakozó (női), panelre szerelhető
• Csatlakozó mérete: 3,5 × 1,35 mm
• Modellszám: DC-220B
• Névleges feszültség: 30 V DC
• Névleges áram: 0,5 A
• Rögzítési menet: M8,0 × 0,75
• Átütési szilárdság: AC 50 V (50 Hz), 1 perc
• Érintkező ellenállás: ≤ 0,03 Ω
• Szigetelési ellenállás: ≥ 100 MΩ
• Élettartam: 5000 ciklus
• Üzemi hőmérséklet: -30°C és +70°C között

Funkciók és jellemzők

• Menetes és anyás panelre szerelhető a mechanikailag stabil rögzítés érdekében
• Forrasztócsatlakozók vezetékek vagy kábelek csatlakoztatásához a készüléken belül
• Kompakt kialakítás, kisebb eszközökhöz és teljesítménybemenetekhez alkalmas

Ideális a következőkhöz:

• Tápellátási bemenetek kis elektronikus eszközökhöz
• Elektronikai barkácsolás, prototípusok és szervizjavítások
• Panelbevezető gyűrűk egyenáramú tápegységhez kisfeszültségű kapcsolótáblákban és szekrényekben

A csomag tartalma

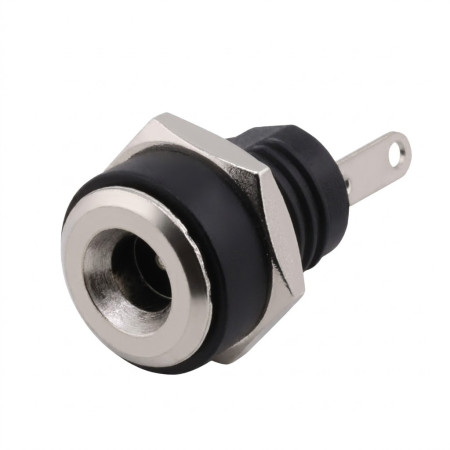

• 1× Panel DC aljzat 3,5 × 1,35 mm + rögzítőanya

Miért válassza ezt a terméket?

• Szabványosított méret 3,5 × 1,35 mm a megfelelő DC csatlakozókkal való kompatibilitás érdekében
• Panelre szerelhető, M8.0 × 0.75 menettel, fix rögzítéshez

Telepítési és üzemeltetési utasítások

• Telepítés előtt ellenőrizze a csatlakozóelem (DC csatlakozó) méretét (3,5 × 1,35 mm) és a mechanikai kompatibilitást a panellel.
• A csatlakozók forrasztásakor úgy válassza meg az eljárást és a hőmérsékletet, hogy ne sérüljön a csatlakozó szigetelője.
• A beszerelés után ellenőrizze az anya meghúzását és a vezetékek húzómentesítését.

Biztonsági figyelmeztetés

• A termék a névleges feszültség és áramerősség határain belüli egyenáramú tápellátásra készült; a paraméterek túllépése túlmelegedéshez vagy meghibásodáshoz vezethet.
• A telepítést leválasztott tápegység mellett végezze, majd a csatlakoztatás után ellenőrizze a polaritást és a teljes egység megfelelő működését.
