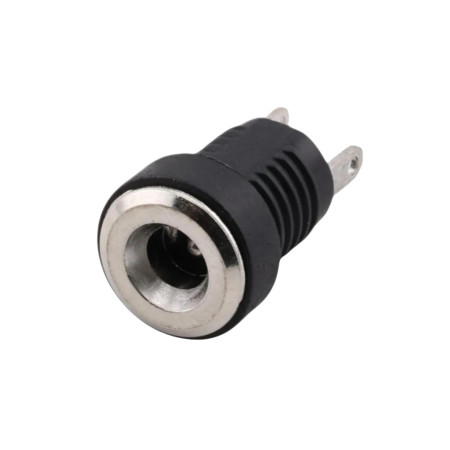

Conector de alimentación CC al panel (toma) 3,5×1,35 mm

Toma de corriente CC para panel para suministrar tensión CC a dispositivos. La variante de 3,5 x 1,35 mm es ideal para adaptadores de corriente compactos y aplicaciones con bajo consumo de corriente, donde se requiere montaje en panel y conexión de cables mediante terminales de soldadura.

Especificaciones técnicas

• Tipo de conector: Toma de corriente CC (hembra), montaje en panel
• Tamaño del conector: 3,5 × 1,35 mm
• Número de modelo: DC-220B
• Tensión nominal: 30 V CC
• Corriente nominal: 0,5 A
• Rosca de montaje: M8,0 × 0,75
• Rigidez dieléctrica: CA 50 V (50 Hz), 1 minuto
• Resistencia de contacto: ≤ 0,03 Ω
• Resistencia de aislamiento: ≥ 100 MΩ
• Vida útil: 5000 ciclos
• Temperatura de funcionamiento: -30°C a +70°C

Funciones y características

• Montaje en panel con rosca y tuerca para un montaje mecánicamente estable
• Terminales de soldadura para conectar cables o cableado dentro del dispositivo
• Diseño compacto adecuado para dispositivos más pequeños y entradas de energía.

Ideal para

• Entradas de energía para pequeños dispositivos electrónicos
• Electrónica DIY, prototipos y reparaciones de servicio.
• Pasacables para alimentación de CC en cuadros y armarios de baja tensión

Contenido del paquete

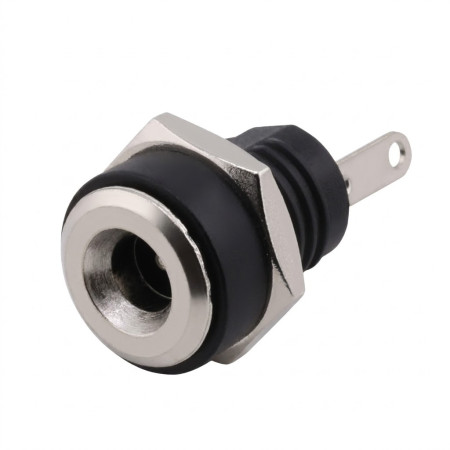

• 1 × toma de CC de panel de 3,5 × 1,35 mm + tuerca de fijación

¿Por qué elegir este producto?

• Tamaño estandarizado de 3,5 × 1,35 mm para compatibilidad con los enchufes de CC correspondientes
• Montaje en panel con rosca M8,0 × 0,75 para montaje fijo

Instrucciones de instalación y funcionamiento

• Antes de la instalación, verifique el tamaño de la pieza de acoplamiento (enchufe de CC) 3,5 × 1,35 mm y la compatibilidad mecánica con el panel.
• Al soldar los terminales, elija el procedimiento y la temperatura para no dañar el aislante del conector.
• Después de la instalación, verifique el apriete de la tuerca y el alivio de tensión del cableado.

Aviso de seguridad

• El producto está diseñado para suministro de energía de CC dentro de los límites de voltaje y corriente nominales; exceder los parámetros puede provocar sobrecalentamiento o fallas.
• Realizar la instalación con la alimentación desconectada y tras la conexión verificar la polaridad y el correcto funcionamiento de todo el conjunto.
