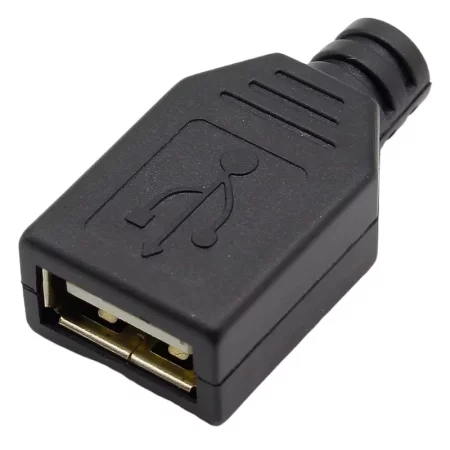

Conector USB tipo A con cable, hembra

El conector USB tipo A hembra está diseñado para su montaje en cable mediante soldadura. Es adecuado para la producción, reparación y modificación de líneas USB de alimentación o datos, donde se requiere una terminación compacta y con protección mecánica. El diseño consta de un conector de 4 pines y una cubierta de plástico negra, que, tras su montaje, crea una unidad compacta para aplicaciones comunes de bajo voltaje.

Especificaciones técnicas

• Tipo de conector: USB tipo A
• Diseño: femenino
• Número de pines: 4
• Montaje: mediante soldadura a cables
• Composición: Conector USB de 4 pines + tapa de plástico negra
• Tensión nominal: 5 V
• Corriente nominal: 2 A
• Frecuencia de trabajo: uso de baja frecuencia
• Diámetro de entrada del cable: 3,2 mm
• Color de la carcasa: negro

Funciones y características

• Diseñado para ensamblar un conector de cable USB tipo A hembra
• La interfaz de 4 pines corresponde a la conexión USB tipo A estándar
• La cubierta de plástico protege las uniones soldadas y mejora la resistencia mecánica de las terminaciones.
• Adecuado para conexiones de alimentación y datos dentro de aplicaciones USB 5 V
• El diseño compacto permite su uso tanto en la producción como en el servicio de cableado.
• El montaje consiste en soldar los cables y encajar la tapa en su lugar.

Ideal para

• Producción y reparación de cables USB
• Mantenimiento de dispositivos electrónicos con alimentación o comunicación USB
• Lugares de trabajo de creación de prototipos y desarrollo
• Reducciones de cables personalizadas y conjuntos de cables individuales
• Aplicaciones de bajo voltaje de 5 V con conector USB tipo A

Contenido del paquete

• 1x conector USB tipo A, hembra, 4 pines

¿Por qué elegir este producto?

• USB tipo A hembra estándar para una amplia compatibilidad
• El diseño de soldadura permite una conexión eléctrica sólida y confiable.
• Diseño simple adecuado para montaje y reparación.
• La cubierta de plástico ayuda a proteger la articulación del estrés mecánico.
• Solución adecuada para aplicaciones técnicas que requieren un montaje de cables personalizado.

Instrucciones de instalación y funcionamiento

• Antes del montaje, comprobar la correcta asignación de los cables individuales a los contactos del conector.
• Suelde los cables teniendo en cuenta la polaridad de alimentación y la correcta conexión de los pines de datos.
• Una vez finalizada la soldadura, coloque y cierre la cubierta de plástico para que las conexiones queden protegidas mecánicamente.
• Para un correcto funcionamiento recomendamos utilizar un cable del diámetro adecuado para la entrada de 3,2 mm.
• El producto está diseñado para circuitos USB de bajo voltaje con un voltaje de 5 V.
