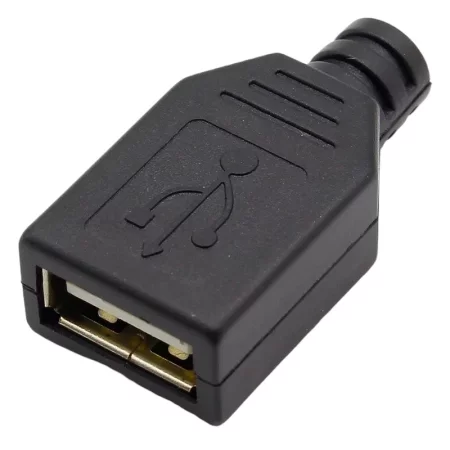

USB konektor tipa A, žičani, ženski

USB konektor tipa A ženski je dizajniran za montažu na kabel lemljenjem. Prikladan je za proizvodnju, popravak i modifikaciju USB vodova za napajanje ili podatke, gdje je potreban kompaktan i mehanički zaštićen završetak. Dizajn se sastoji od 4-pinskog konektora i crnog plastičnog poklopca, koji nakon sastavljanja stvara kompaktnu jedinicu za uobičajene niskonaponske primjene.

Tehničke specifikacije

• Vrsta konektora: USB tip A
• Dizajn: ženski
• Broj pinova: 4
• Sastavljanje: lemljenjem na žice
• Sastav: 4-pinski USB konektor + crni plastični poklopac
• Nazivni napon: 5V
• Nazivna struja: 2 A
• Radna frekvencija: korištenje niske frekvencije
• Promjer kabelskog ulaza: 3,2 mm
• Boja kućišta: crna

Funkcije i značajke

• Dizajnirano za sastavljanje ženskog USB konektora tipa A
• 4-pinski priključak odgovara standardnom USB tipu A priključku
• Plastični poklopac štiti lemne spojeve i poboljšava mehaničku otpornost završetaka
• Pogodno za napajanje i podatkovne veze unutar USB 5 V aplikacija
• Kompaktni dizajn omogućuje upotrebu u proizvodnji i servisu kabela
• Sastavljanje se sastoji od lemljenja žica i postavljanja poklopca na mjesto.

Idealno za

• Proizvodnja i popravak USB kabela
• Servisiranje elektroničkih uređaja s USB napajanjem ili komunikacijom
• Radna mjesta za izradu prototipa i razvoj
• Prilagođene redukcije kabela i pojedinačni kabelski sklopovi
• Niskonaponske 5V aplikacije s USB priključkom tipa A

Sadržaj paketa

• 1x USB konektor tip A, ženski, 4-pinski

Zašto odabrati ovaj proizvod?

• Standardni USB tip A ženski za široku kompatibilnost
• Dizajn lemljenja omogućuje čvrstu i pouzdanu električnu vezu
• Jednostavan dizajn pogodan za montažu i popravak
• Plastični poklopac pomaže u zaštiti spoja od mehaničkih naprezanja
• Prikladno rješenje za tehničke primjene koje zahtijevaju prilagođenu montažu kabela

Upute za instalaciju i uporabu

• Prije montaže provjerite ispravan raspored pojedinačnih žica na kontakte konektora.
• Lemite žice vodeći računa o polaritetu napajanja i ispravnom spajanju podatkovnih pinova.
• Nakon što je lemljenje završeno, postavite i zatvorite plastični poklopac tako da su spojevi mehanički zaštićeni.
• Za pravilan rad preporučujemo korištenje kabela odgovarajućeg promjera za ulaz od 3,2 mm.
• Proizvod je dizajniran za niskonaponske USB krugove s naponom od 5 V.
