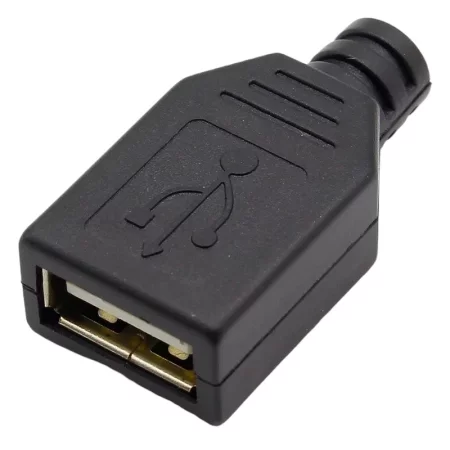

USB-kontakt typ A trådbunden, hona

USB-typ A-honkontakten är avsedd för montering på kabel genom lödning. Den är lämplig för produktion, reparation och modifiering av USB-ström- eller dataledningar, där en kompakt och mekaniskt skyddad avslutning krävs. Konstruktionen består av en 4-polig kontakt och ett svart plastlock, vilket efter montering skapar en kompakt enhet för vanliga lågspänningstillämpningar.

Tekniska specifikationer

• Anslutningstyp: USB typ A
• Design: kvinnlig
• Antal stift: 4
• Montering: genom lödning till trådar
• Sammansättning: 4-polig USB-kontakt + svart plastskydd
• Nominell spänning: 5V
• Märkström: 2 A
• Arbetsfrekvens: lågfrekvent användning
• Kabelingångsdiameter: 3,2 mm
• Färg på höljet: svart

Funktioner och egenskaper

• Utformad för montering av en USB-kabelkontakt av typ A med hona
• 4-poligt gränssnitt motsvarar standard USB typ A-anslutning
• Plasthölje skyddar lödfogar och förbättrar mekanisk motståndskraft hos avslutningar
• Lämplig för ström- och dataanslutningar inom USB 5 V-applikationer
• Kompakt design möjliggör användning vid både produktion och service av kablar
• Monteringen består av att löda kablarna och snäppa fast locket på plats.

Idealisk för

• Tillverkning och reparation av USB-kablar
• Service av elektroniska enheter med USB-ström eller kommunikation
• Prototyp- och utvecklingsarbetsplatser
• Anpassade kabelreduktioner och individuella kabelaggregat
• Lågspänningsapplikationer på 5 V med USB typ A-kontakt

Paketinnehåll

• 1x USB-kontakt typ A, hona, 4-polig

Varför välja den här produkten?

• Standard USB Typ A-hona för bred kompatibilitet
• Lödkonstruktionen möjliggör en solid och pålitlig elektrisk anslutning
• Enkel design lämplig för montering och reparation
• Plastskyddet hjälper till att skydda fogen mot mekanisk stress
• Lämplig lösning för tekniska tillämpningar som kräver anpassad kabelmontering

Installations- och bruksanvisning

• Kontrollera att de enskilda ledarna är korrekt tillordnade till kontakterna före montering.
• Löd kablarna med hänsyn till strömmens polaritet och korrekt anslutning av datastiften.
• När lödningen är klar, montera och stäng plastkåpan så att anslutningarna är mekaniskt skyddade.
• För korrekt drift rekommenderar vi att du använder en kabel med lämplig diameter för 3,2 mm-ingången.
• Produkten är avsedd för lågspännings-USB-kretsar med en spänning på 5 V.
