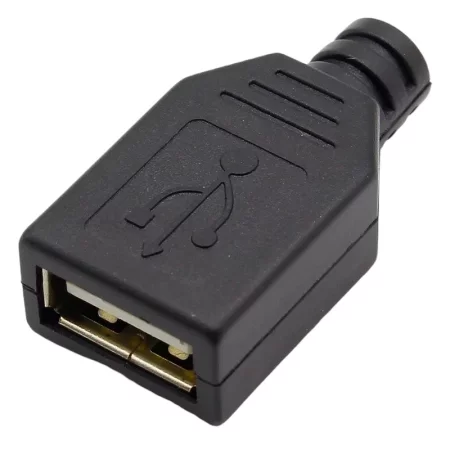

Złącze USB typu A przewodowe, żeńskie

Złącze żeńskie USB typu A przeznaczone jest do montażu na kablu poprzez lutowanie. Nadaje się do produkcji, naprawy i modyfikacji linii zasilania lub transmisji danych USB, gdzie wymagane jest kompaktowe i zabezpieczone mechanicznie złącze. Konstrukcja składa się z 4-pinowego złącza i czarnej plastikowej osłony, która po złożeniu tworzy kompaktowe urządzenie do typowych zastosowań niskonapięciowych.

Dane techniczne

• Typ złącza: USB typu A
• Projekt: żeński
• Liczba pinów: 4
• Montaż: poprzez lutowanie do przewodów
• Skład: Złącze USB 4-pinowe + czarna plastikowa osłona
• Napięcie znamionowe: 5V
• Prąd znamionowy: 2 A
• Częstotliwość pracy: niska częstotliwość użytkowania
• Średnica wejścia kabla: 3,2 mm
• Kolor obudowy: czarny

Funkcje i cechy

• Przeznaczony do montażu złącza żeńskiego USB typu A.
• Interfejs 4-pinowy odpowiada standardowemu złączu USB typu A
• Osłona z tworzywa sztucznego chroni połączenia lutowane i poprawia wytrzymałość mechaniczną zakończeń
• Nadaje się do zasilania i połączeń danych w aplikacjach USB 5 V.
• Kompaktowa konstrukcja umożliwia zastosowanie zarówno w produkcji jak i serwisie okablowania
• Montaż polega na przylutowaniu przewodów i zatrzaśnięciu pokrywy.

Idealny dla

• Produkcja i naprawa kabli USB
• Serwisowanie urządzeń elektronicznych z zasilaniem lub komunikacją przez USB
• Miejsca pracy prototypowania i rozwoju
• Niestandardowe redukcje kablowe i indywidualne zespoły kablowe
• Zastosowania niskonapięciowe 5 V ze złączem USB typu A

Zawartość opakowania

• 1x złącze USB typu A, żeńskie, 4-pinowe

Dlaczego warto wybrać ten produkt?

• Standardowe złącze USB typu A dla szerokiej kompatybilności
• Konstrukcja lutowania umożliwia solidne i niezawodne połączenie elektryczne
• Prosta konstrukcja, odpowiednia do montażu i naprawy
• Osłona plastikowa pomaga chronić staw przed naprężeniami mechanicznymi
• Odpowiednie rozwiązanie do zastosowań technicznych wymagających niestandardowego montażu kabli

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić poprawność podłączenia poszczególnych przewodów do styków złącza.
• Przylutuj przewody, zwracając uwagę na biegunowość zasilania i prawidłowe podłączenie pinów danych.
• Po zakończeniu lutowania załóż i zamknij plastikową osłonę, aby zabezpieczyć połączenia mechanicznie.
• Aby zapewnić prawidłową pracę, zalecamy zastosowanie kabla o odpowiedniej średnicy do wejścia 3,2 mm.
• Produkt przeznaczony jest do obwodów USB niskonapięciowych o napięciu 5 V.
