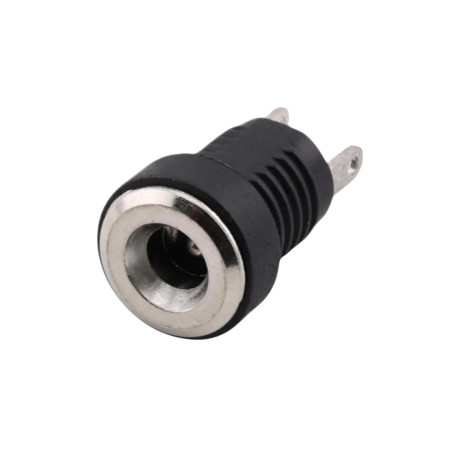

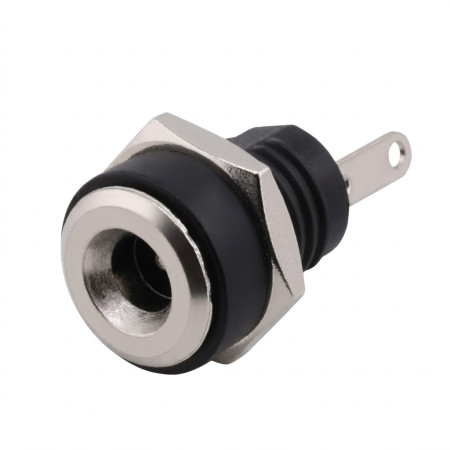

DC napájací konektor do panelu (zásuvka) 3.5×1.35 mm

Panelová DC napájacia zásuvka pre prívod jednosmerného napätia do zariadenia. Variant 3.5×1.35 mm je vhodný pre kompaktné napájacie adaptéry a aplikácie s nižším prúdovým odberom, kde je požadovaná montáž do panelu a pripojenie vodičov pomocou spájkovacích vývodov.

Technické špecifikácie

• Typ konektora: DC napájacia zásuvka (female), montáž do panelu
• Rozmer konektora: 3.5 × 1.35 mm
• Modelové označenie: DC-220B
• Menovité napätie: 30 V DC
• Menovitý prúd: 0.5 A
• Závit na uchytenie: M8.0 × 0.75
• Dielektrická pevnosť: AC 50 V (50 Hz), 1 minúta
• Kontaktný odpor: ≤ 0.03 Ω
• Izolačný odpor: ≥ 100 MΩ
• Životnosť: 5000 cyklov
• Prevádzková teplota: -30 °C až +70 °C

Funkcie a vlastnosti

• Uchytenie do panelu pomocou závitu a matice pre mechanicky stabilnú montáž
• Spájkovacie vývody pre pripojenie vodičov alebo kabeláže vo vnútri zariadenia
• Kompaktné prevedenie vhodné pre menšie prístroje a napájacie vstupy

Ideálne pre

• Napájacie vstupy malých elektronických zariadení
• DIY elektroniku, prototypy a servisné opravy
• Panelové priechodky pre DC napájanie v rozvádzačoch a skriniach s nízkym napätím

Obsah balenia

• 1× panelová DC zásuvka 3.5 × 1.35 mm + upevňovacie matice

Prečo zvoliť tento produkt

• Štandardizovaný rozmer 3.5 × 1.35 mm pre kompatibilitu so zodpovedajúcimi DC vidlicami
• Panelová montáž so závitom M8.0 × 0.75 na pevné uchytenie

Pokyny na inštaláciu a prevádzku

• Pred montážou overte rozmer protikusu (DC vidlica) 3.5 × 1.35 mm a mechanickú kompatibilitu s panelom.
• Pri spájkovaní vývodov zvoľte postup a teplotu tak, aby nedošlo k poškodeniu izolantu konektora.
• Po inštalácii skontrolujte dotiahnutie matice a odľahčenie kabeláže proti ťahu.

Bezpečnostné upozornenie

• Produkt je určený pre jednosmerné napájanie v medziach menovitého napätia a prúdu; prekročenie parametrov môže viesť k prehrievaniu alebo poruche.
• Inštaláciu vykonávajte pri odpojenom napájaní a po zapojení overte polaritu a správnu funkciu v celej zostave.
